飛行區空管區采用易折易碎桿可保障航空器飛行安全、滿足機場凈空規范、規避電磁信號干擾、殘骸風險可控、日常工況穩固可靠、應急處置便捷。

一、執行標準

AC-137-CA-2014-01、MH 5001-2021、MH/T 6028-2017

二、基礎規格

常用桿高 6m/8m，兩節分體錐桿；紅白警示涂裝；易折薄弱區設于離地 0.6~0.7m 處

三、材質要求

空管導航敏感區采用無堿玻纖環氧 FRP，絕緣透波，杜絕電磁干擾；普通飛行區可用6063-T5鋁合金

整體阻燃 V-0 級，耐鹽霧、抗紫外，使用壽命≥15 年

四、易折性能

橫向斷裂載荷≤9kN，極限沖擊能量≤55kJ

撞擊毫秒級定點斷裂，碎片單塊＜25g、無尖銳邊角

常態抗風 50m/s，12.5mm 覆冰工況結構穩定

五、監控配套設計

輕量化專用安裝支架，加裝后不改變桿體斷裂參數

適配機場專用監控攝像機，防護等級 IP67

供電、信號線配置易斷接頭，斷裂瞬間自動分離，防拉線打火

設備做電磁屏蔽處理，不影響空管導航、雷達信號

六、防雷配置

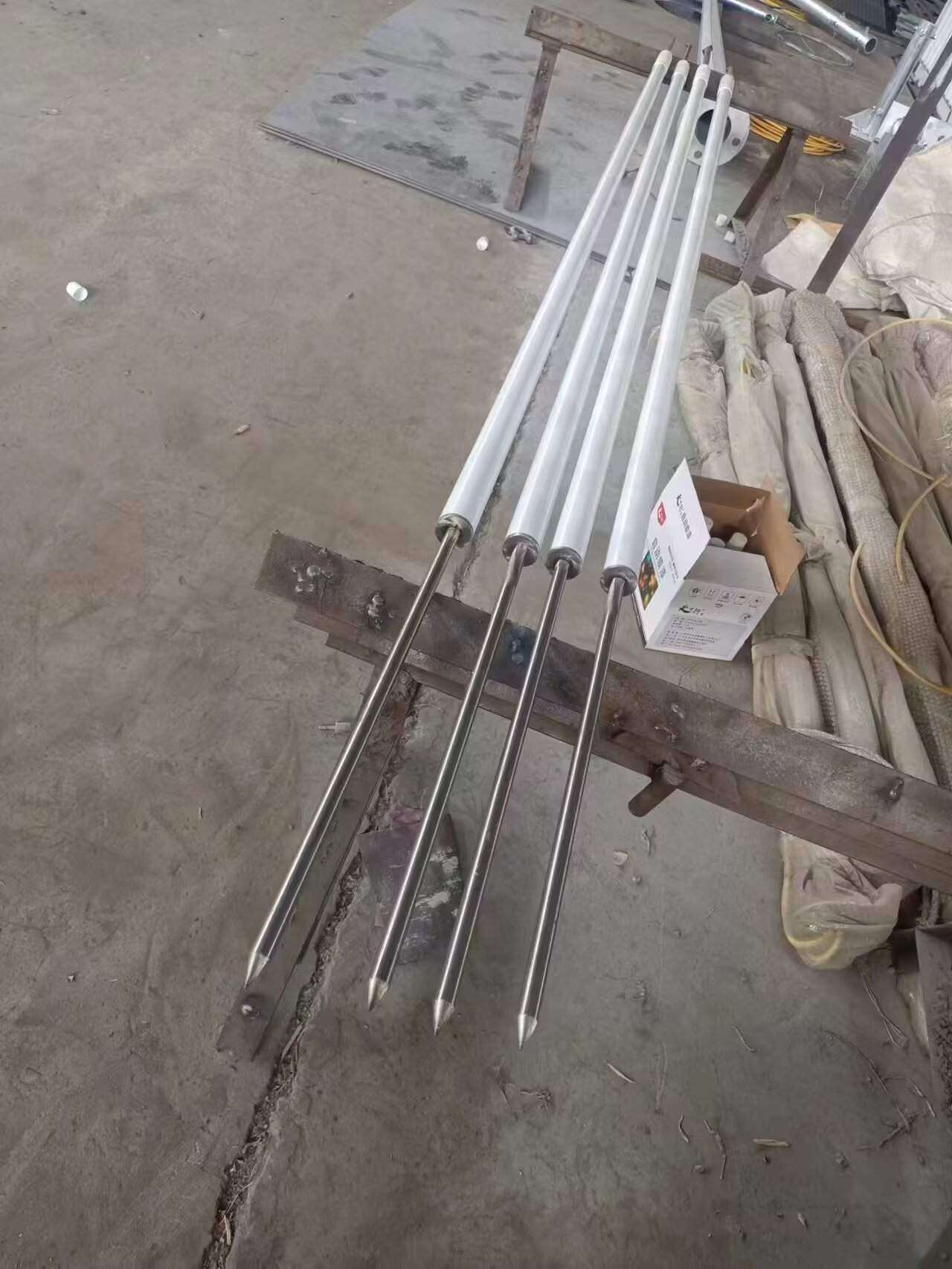

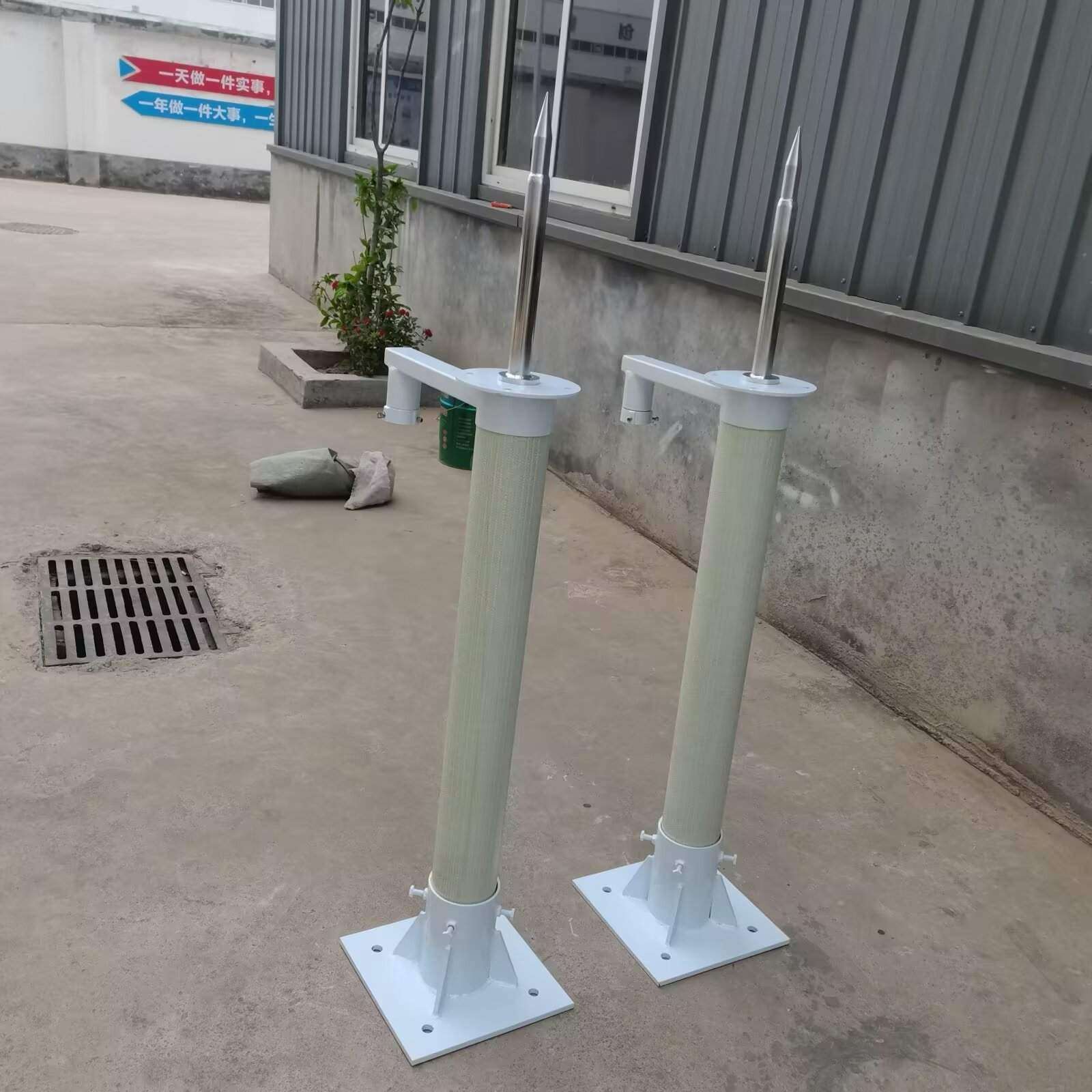

桿頂設銅包鋼接閃端頭

FRP 桿外置≥25mm2 銅引下線，鋁桿本體充當引下線

獨立接地網，接地電阻≤4Ω，金屬部件統一等電位連接

七、安裝規范

預埋法蘭基礎固定，桿體垂直度偏差≤高度千分之一

設備居中安裝，控制整體重心，符合飛行區凈空限界要求

驗收核驗

材質合格證、易折力學檢測報告

電磁兼容、接地電阻檢測數據

線路易斷結構、設備穩固性現場查驗
