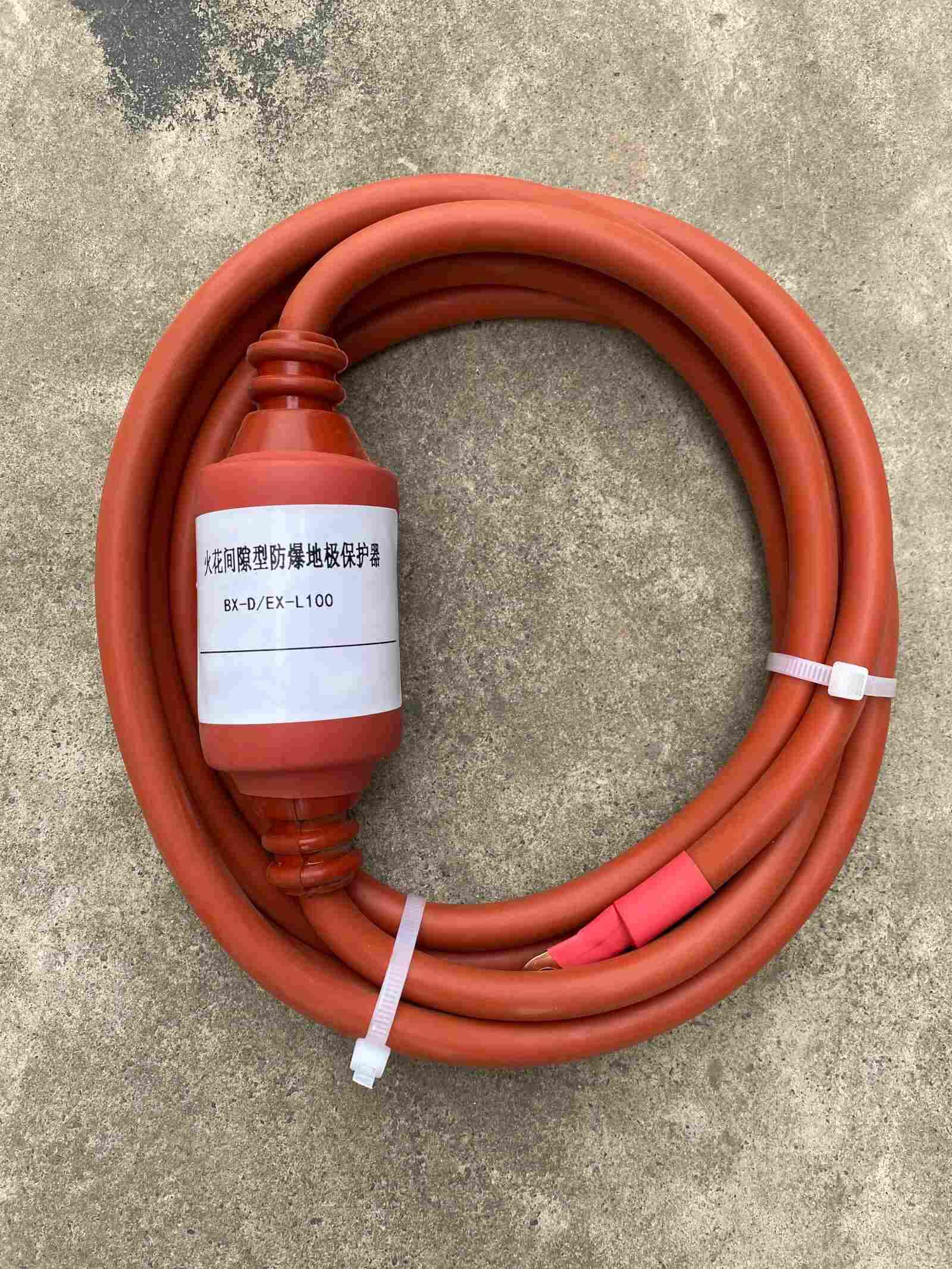

電火花間隙保護器用于跨接在輸油、輸氣管道的絕緣法蘭兩端，防止雷電過電壓或操作過電壓擊穿絕緣法蘭;通過該產品將輸油、輸氣管道接地，將管道上的過電壓限制在比較低的幅值范圍內，防止管道上過電壓對接觸人員的人身危害;電火花間隙用于建筑物、鐵路、石化等系統的兩個獨立接地體之間的等電位連接。

一、安裝原則

并聯安裝：一律并聯在絕緣法蘭/絕緣接頭兩端，嚴禁串聯

就近安裝：緊貼絕緣件位置，引線越短越好，減少壓降

極性不分：無正負極，兩端隨意接線均可

二、常規管道標準安裝步驟

1、清理接觸面：把絕緣法蘭兩側管道外壁、法蘭螺栓位置除銹、除漆、打磨干凈，露出金屬本色，保證導電良好。

2、固定保護器：將電火花間隙保護器兩個接線端，分別用接地線/銅編織帶連接在絕緣法蘭左右兩側金屬管道上。

3、接線要求：優先使用多股銅編織帶，截面積≥16mm2；引線長度控制在750px 以內，嚴禁長距離繞線；接線端子壓實、螺絲緊固，杜絕松動虛接

4、接地輔助：若現場有集中接地網，可將保護器一端就近接入接地極，泄雷效果更佳。

三、三種常用安裝方式

1. 絕緣法蘭直連式：兩端直接跨接在絕緣法蘭兩片法蘭上，實現電位連通、泄放浪涌，保護絕緣墊片不被擊穿。

2. 管道與接地極安裝：一端接管道本體，另一端接入廠區接地網、鐵塔接地、陰極保護接地排。

3. 埋地管線暗裝：埋地管道絕緣接頭處，保護器隨管線一同埋設，外部套防護套管，做好防腐防水。

四、安裝注意事項

1、安裝前核對放電電壓等級與現場工況一致

2、電極間隙不可私自掰動、調整，出廠已校準

3、安裝完畢檢查：常態不通電、不漏電，不影響管道陰保參數

4、多組絕緣法蘭每組單獨配一臺，不可一拖多用

5、遠離高溫火源、強震動區域
