一、93% 濃硫酸管道陽極保護整套設備組成

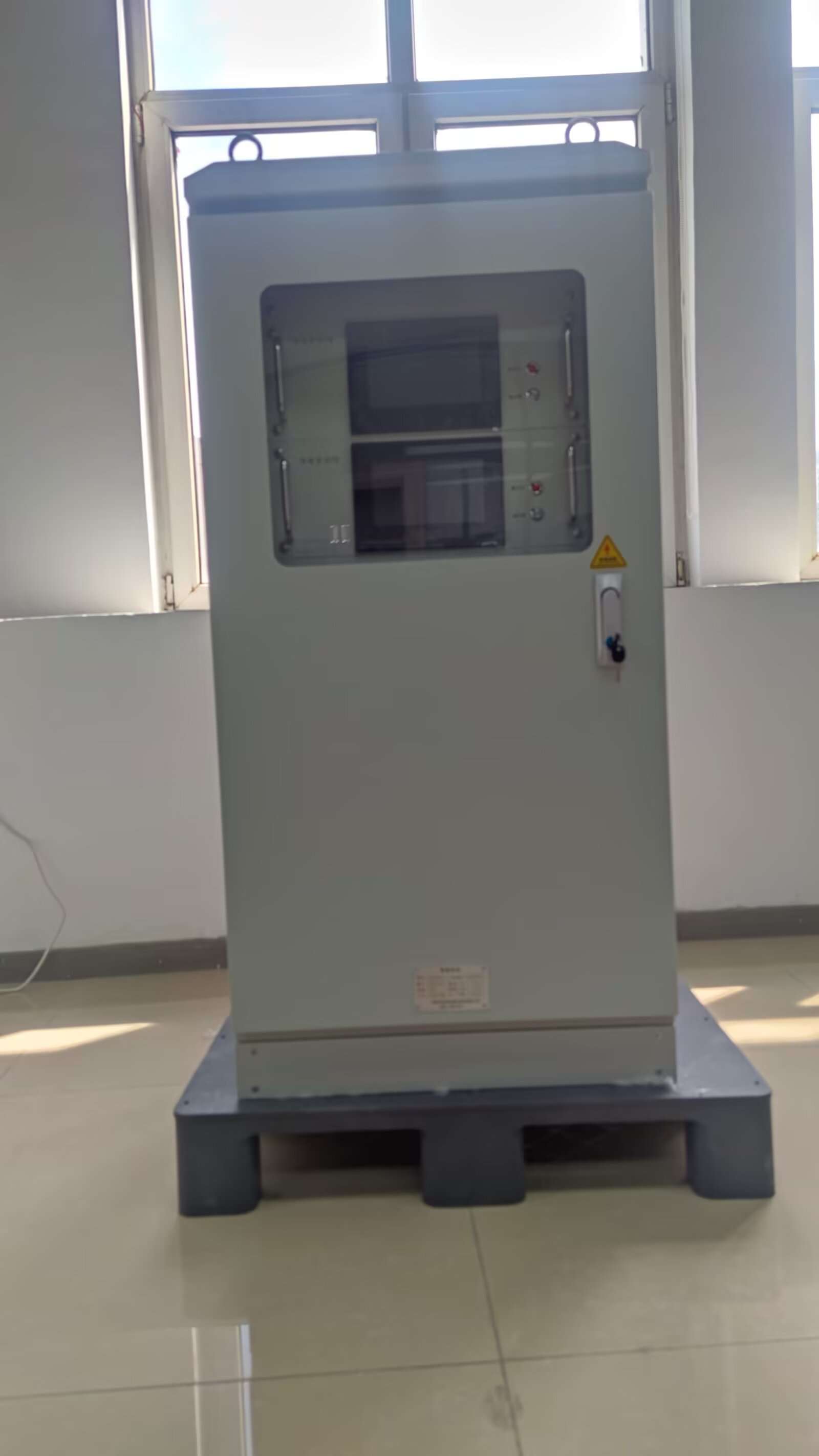

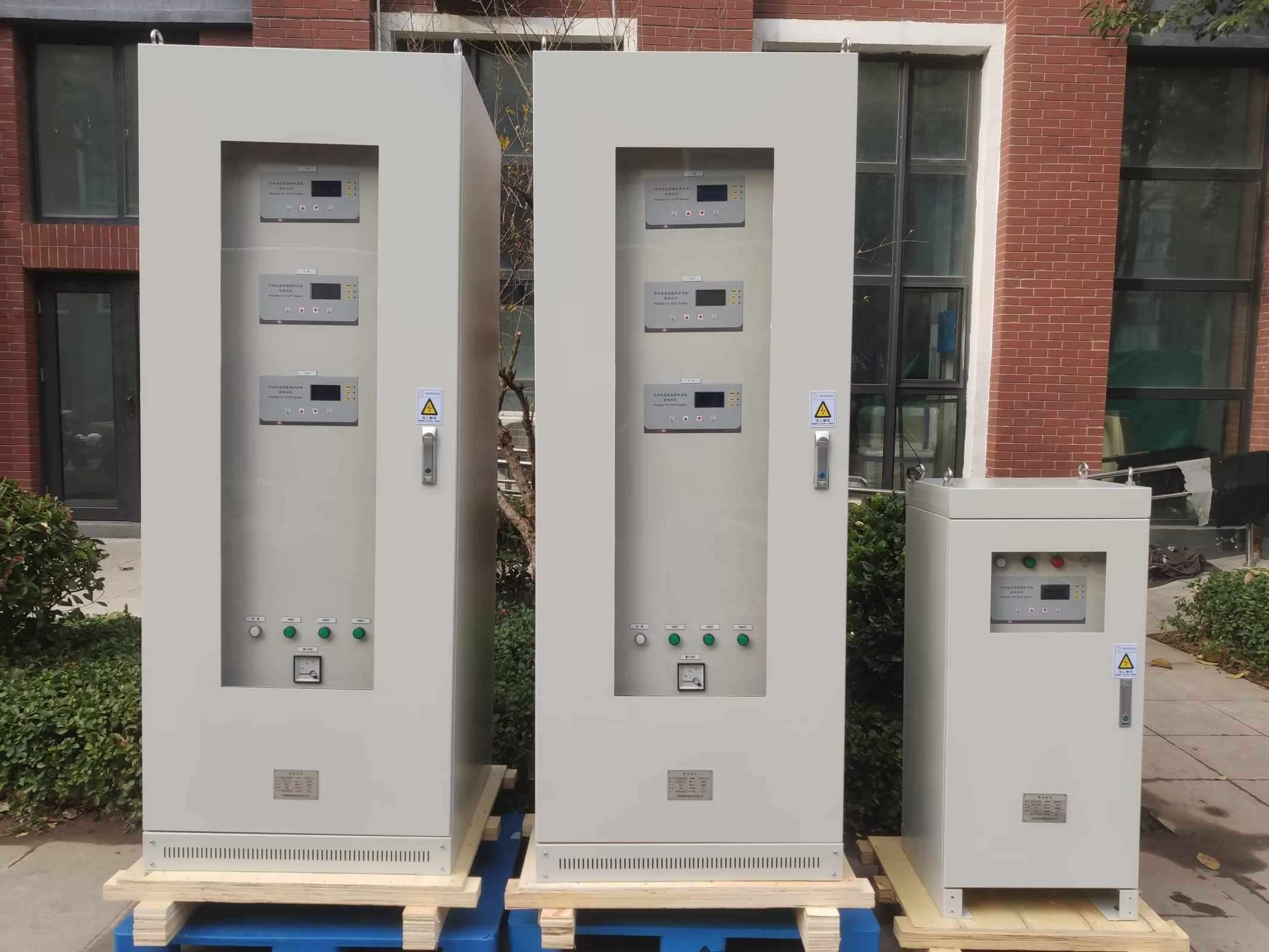

1、陽極保護控制儀（恒電位儀）

整套系統核心控制主機，專為93%低溫、中溫濃硫酸管道設計，自動穩定輸出直流電流，精準管控管道保護電位，自動調節致鈍、維鈍電流，具備過載、短路、過熱保護，全天候全自動運行，是管道防腐電控核心。

2、被保護主體

93%濃硫酸碳鋼/不銹鋼輸送管道、循環酸管、彎頭、法蘭、焊縫、閥門短節等全部接觸濃酸金屬構件。

3、輔助陰極

耐93%濃硫酸專用耐腐蝕陰極組件，內置安裝于管道內部，接入電源負極，形成完整電流導通回路，長期耐酸不腐蝕。

4、監測參比電極（監參電極）

93% 濃硫酸專用參比電極，業內簡稱監參電極，是管道陽極保護的電位檢測元件。

5、絕緣配件、專用電纜、絕緣法蘭

用于管道分段絕緣、電流隔離，避免電流流失，保證保護電流集中作用在防護管段上。

二、93%濃硫酸工況使用特點

93%硫酸腐蝕性溫和于98%硫酸，保護電位區間更穩定，鈍化更容易形成，所需維鈍電流更小，陽極保護運行更省電、維護更簡單，多用于制酸系統干燥塔循環酸管道、低溫輸酸管網。

三、監測參比電極（監參電極）作用

1、實時監測管道實際保護電位：全天候采集 93% 濃硫酸環境下管道金屬電位，實時傳輸至陽極保護控制儀。

2、精準反饋電位數據：將實測電位與設備設定標準保護電位進行比對，為控制儀提供調節依據。

3、穩定維持鈍化狀態：依靠參比電極精準監測，防止管道出現欠鈍化腐蝕、過鈍化脫膜損壞兩種異常情況。

4、運行狀態直觀判斷：運維人員通過參比電極傳回電位數值，直接判斷整條濃硫酸管道防腐是否正常有效。

5、耐介質適配性強：材質耐93%濃硫酸長期浸泡，耐高溫、穩定性高，使用壽命長，不易漂移失靈。

四、整套設備工作原理

將93%濃硫酸管道接陽極保護控制儀正極作為保護陽極，管道內布設輔助陰極接負極，以93%濃硫酸作為導電介質形成回路。

監參電極實時在線監測管道電位并上傳至控制儀，主機自動調整輸出電流電壓，使管道內壁快速生成致密穩定鈍化防腐膜，隔絕93%硫酸侵蝕，全程依靠參比電極精準監控，保證管道長期處于安全防腐區間。

五、主要防護效果

有效阻止 93% 濃硫酸對管道內壁、焊縫腐蝕沖刷

避免管道壁厚減薄、銹蝕滲漏、跑酸漏料

大幅延長濃硫酸輸送管道使用年限

穩定制酸廠區輸酸管網安全運行

降低管道檢修更換頻率，節約企業生產成本

六、適用場景

硫磺制酸裝置、冶煉制酸生產線、化工園區 93% 濃硫酸輸送管道、干燥系統循環酸管道、廠區架空及地埋濃酸管道防腐改造與新裝工程。
