制酸裝置陽極保護酸冷卻器，是硫磺制酸、冶煉煙氣制酸生產線干吸工段專用，集成冷卻換熱+陽極防腐一體化的濃硫酸冷卻設備，也是制酸系統核心配套防腐換熱設備。

一、結構組成

主體換熱設備：碳鋼筒體、不銹鋼換熱管束、管板、封頭，負責冷熱介質熱量交換

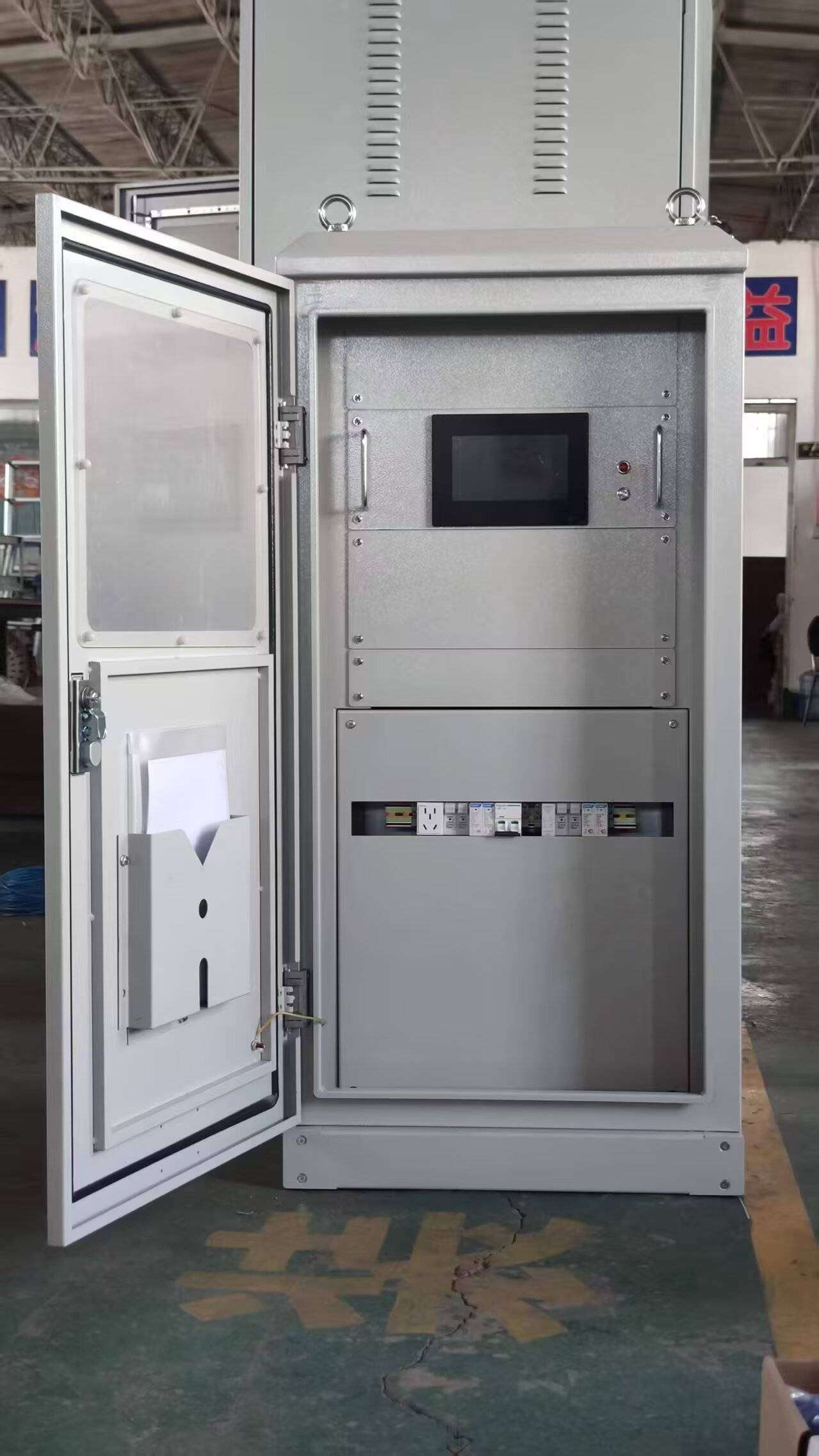

陽極保護控制系統：恒電位儀、耐酸輔助陰極、硫酸參比電極、連接線纜

進出酸管口、冷卻水接口、絕緣密封配件

二、工作原理

生產中高溫濃硫酸流經冷卻器管束內部，管外通入冷卻水進行換熱降溫，達到工藝所需溫度；

將酸冷卻器整體接陽極保護電源正極作為保護陽極，內部布設輔助陰極接負極，以濃硫酸為導電介質形成回路；

通電極化后，設備金屬內壁快速生成致密耐酸鈍化膜，隔絕高溫濃酸侵蝕；

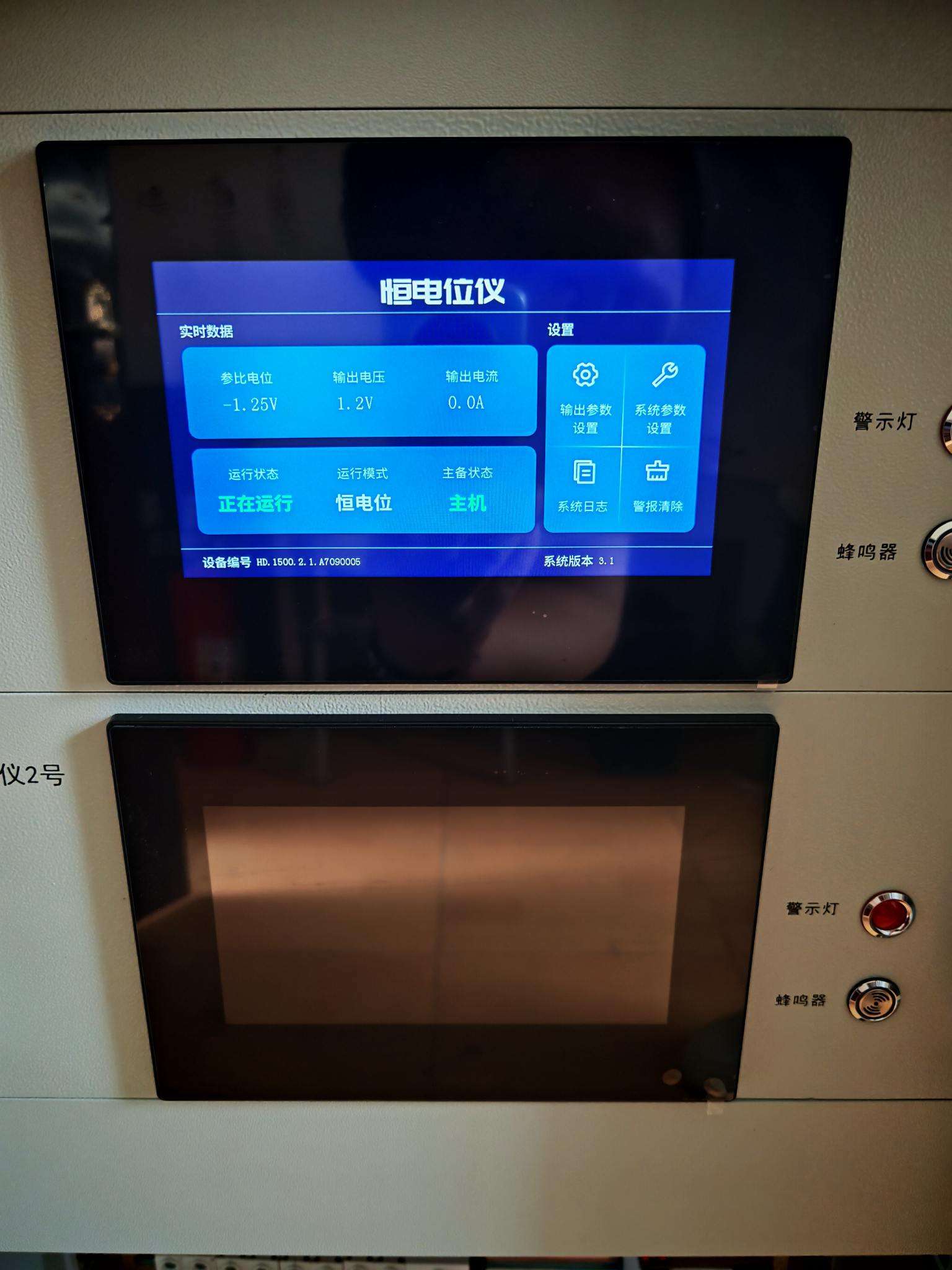

智能恒電位儀實時調控電位電流，穩定維持鈍化狀態，長期實現高效防腐。

三、主要用途

1、工藝降溫：快速冷卻93%、98% 高溫濃硫酸，穩定制酸系統循環酸溫度，保障干燥、吸收工藝達標

2、設備防腐：徹底解決濃酸工況下管束、管板腐蝕變薄、穿孔漏酸問題

3、穩產降耗：穩定換熱效率，避免腐蝕造成工藝波動，減少停機維修次數

4、安全防護：杜絕濃硫酸泄漏，保障制酸裝置安全連續生產

四、適用范圍

廣泛應用于硫磺制酸裝置、鉛鋅冶煉制酸、銅冶煉制酸、黃金冶煉制酸等各類化工制酸生產線，是制酸行業干吸工段不可或缺的標配設備。
