在工業自動化控制、物聯網系統中，模擬信號 4~20mA 的給定、反饋使用非常廣泛，而控制精 度、穩定性、負載能力對于 4~20mA 等模擬量測控系統非常重要，DAQM-4224 具有 4 通道模擬量輸 入，4/2 通道模擬量輸出，采用專用線性驅動 SoC 方案，具有驅動穩定、帶負載能力強等特點， 模擬量采集采用差分輸入方式，具有短路保護、過流保護功能。

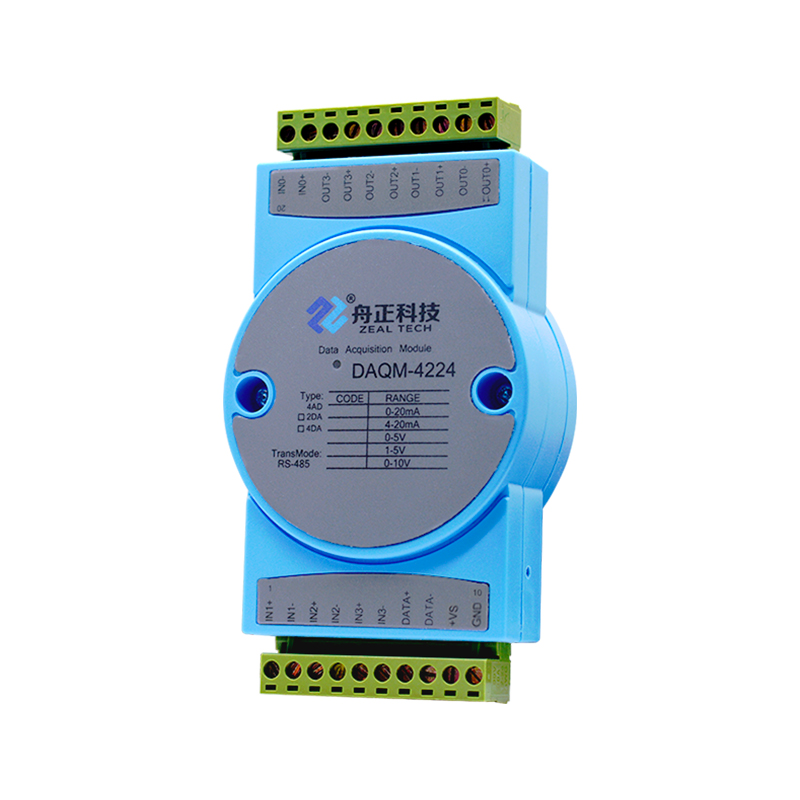

DAQM-4224 是一款工業級標準模擬量輸入輸出產品，支持 0~20mA、0-5V 的量程最多 4 通道輸 出、4 通道輸入可用于控制各種測控、執行機構，RS485 通訊接口光電隔離，應用層采用標準 MODBUS-RTU 協議，完全符合工業標準，適用于各種工業場合及自動化系統。485 通訊方便與上位 機通訊，可實現快速組網，構建監測系統，適用于各種工業場合及自動化系統。

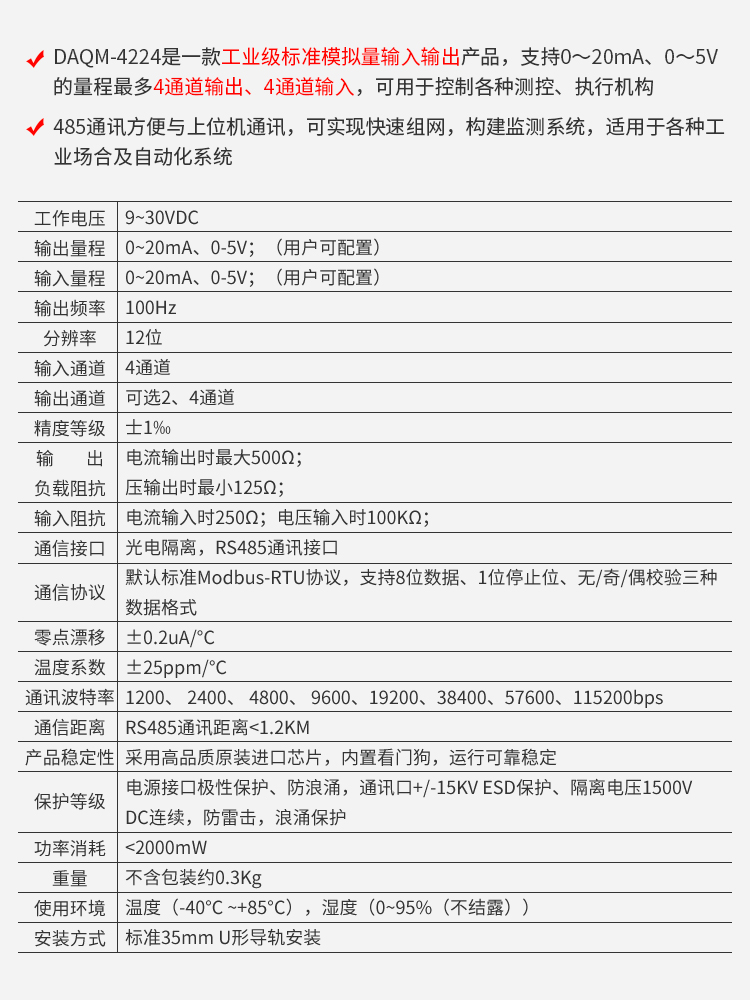

工作電壓 9-30VDC（輸出端負載大于 300 歐時工作電壓需提高，500 歐負載時不低于 15V）

輸出量程 0~20mA、0-5V；（用戶可配置）

輸入量程 0~20mA、0-5V；（用戶可配置）

輸出頻率 100Hz

分 辨 率 12 位

輸入通道 4 通道

輸出通道 可選 2、4 通道

精度等級 ±1‰

輸 出 負載阻抗 電流輸出時最大 500Ω； 電壓輸出時最小 125Ω；

輸入阻抗 電流輸入時 250Ω；電壓輸入時 100KΩ；

通信接口 光電隔離，RS485 通訊接口

通信協議 默認為標準 Modbus-RTU 協議，支持 8 位數據、1 位停止位、無/奇/偶校驗三種 數據格式

零點漂移 ±0.2uA/℃

溫度系數 ±25ppm/℃

通 訊 波 特 率 1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps，57600bps，115200bps

通信距離 RS485 通訊距離＜1.2KM

產 品 穩 定 性 采用高品質原裝進口芯片，內置看門狗，運行可靠穩定

保護等級 電源接口極性保護，通訊口+/-15KV ESD 保護、隔離電壓 1500V DC 連續，防雷 擊，防浪涌

功率消耗 <2000mW

外形尺寸 127*69*26mm

重 量 不含包裝約 0.3Kg

使用環境 溫度-40℃ ～ 85℃ 濕度＜ 95%（不結露）

安裝方式 標準 35mm U 形導軌安裝
