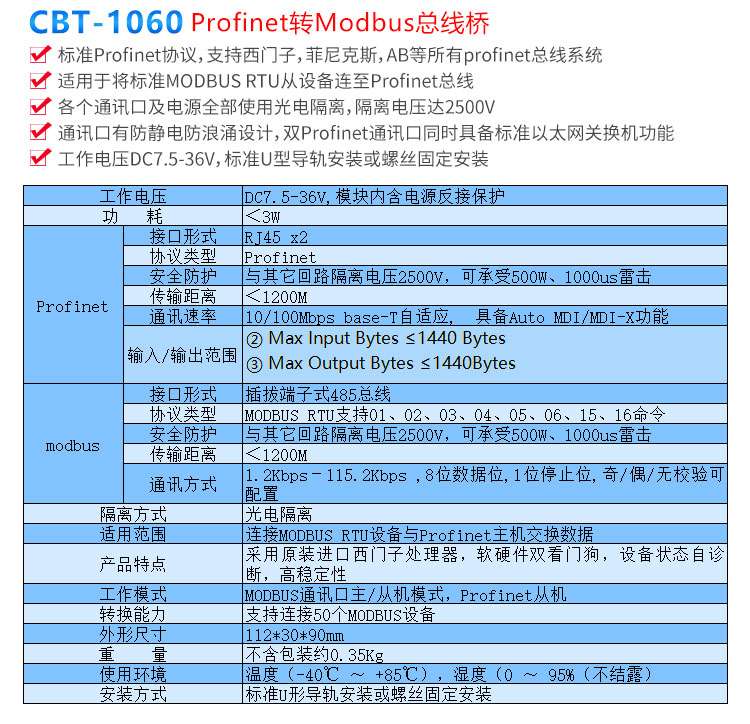

CBT-1060 采用標準 Profinet 協議，支持多種組態軟件、PLC 系統。用于將標準 MODBUS RTU 從設備連至 Profinet 總線，產品工作電壓 DC7.5-36V，標準導軌安裝， 各個通訊口及電源全部使用光電隔離，隔離電壓達 2500V，同時通訊口有防靜電防浪 涌設計，雙 Profinet 通訊口同時具備標準以太網關換機功能。

工作電壓 DC7.5-36V,模塊內含電源反接保護

功 耗 ＜3W

Profinet

接口形式 RJ45 x2

協議類型 Profinet

安全防護 與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

傳輸距離 ＜1200M

通訊速率 10/100Mbps base-T 自適應, 具備 Auto MDI/MDI-X 功能

輸入/輸出范圍 ① Max Input Bytes ≤1440 Bytes ② Max Output Bytes ≤1440Bytes

modbus

接口形式 插拔端子式 485 總線

協議類型 MODBUS RTU 支持 01、02、03、04、05、06、15、16 命令

安全防護 與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

傳輸距離 ＜1200M

通訊方式 1.2Kbps－115.2Kbps ,8 位數據位,1 位停止位,奇/偶/無校驗可配置

隔離方式 光電隔離

適用范圍 連接 MODBUS RTU 設備與 Profinet 主機交換數據

產品特點 采用原裝進口西門子處理器，軟硬件雙看門狗，設備狀態自診斷，高穩定性

工作模式 MODBUS 通訊口主/從機模式，Profinet 從機

轉換能力 支持連接 50 個 MODBUS 設備
