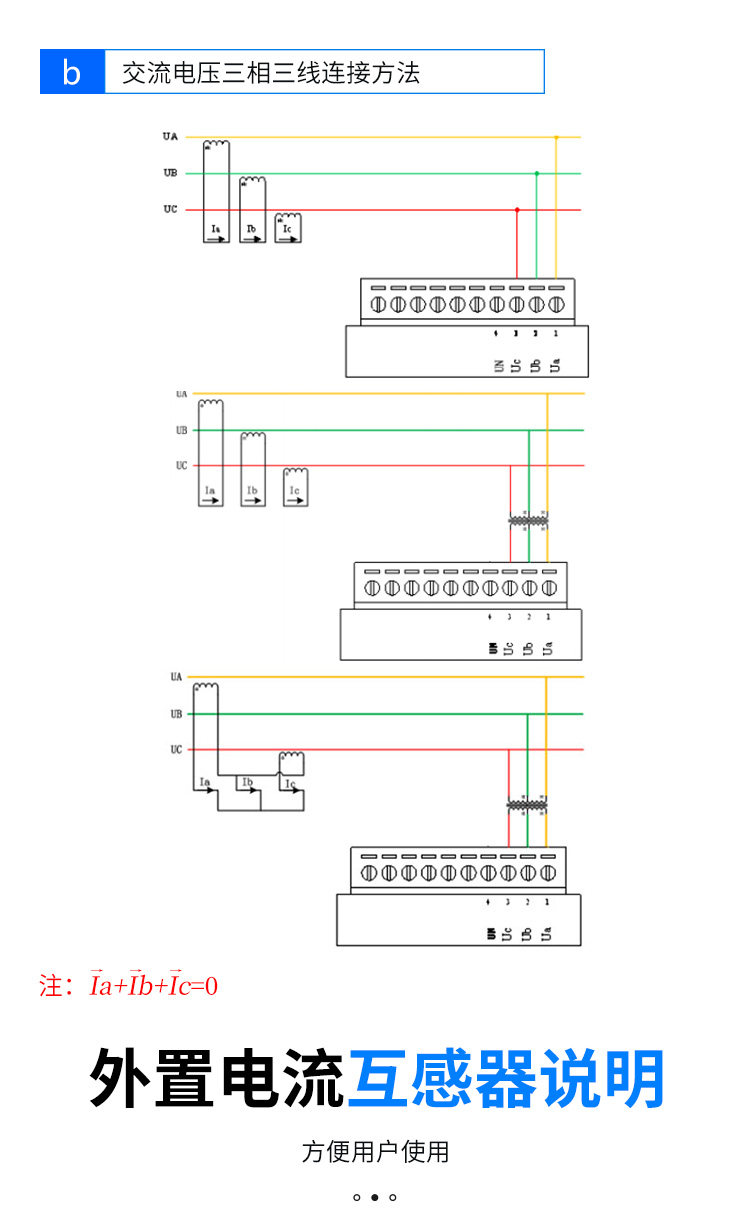

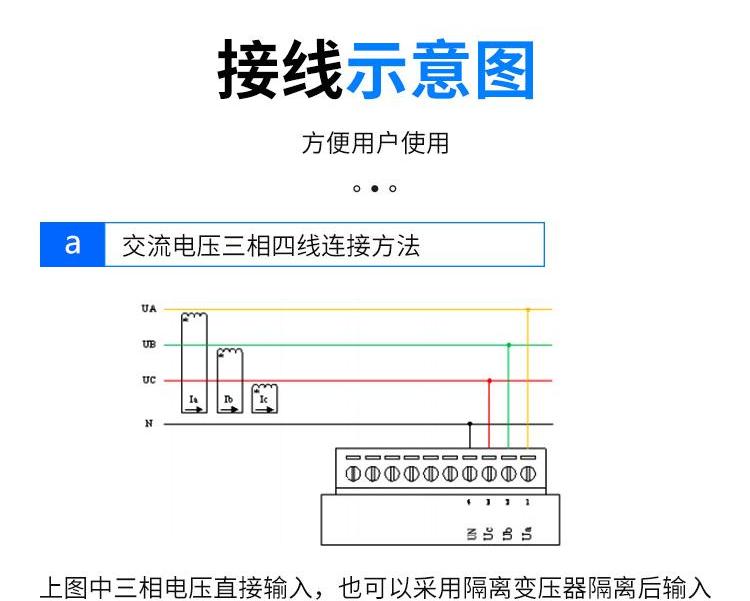

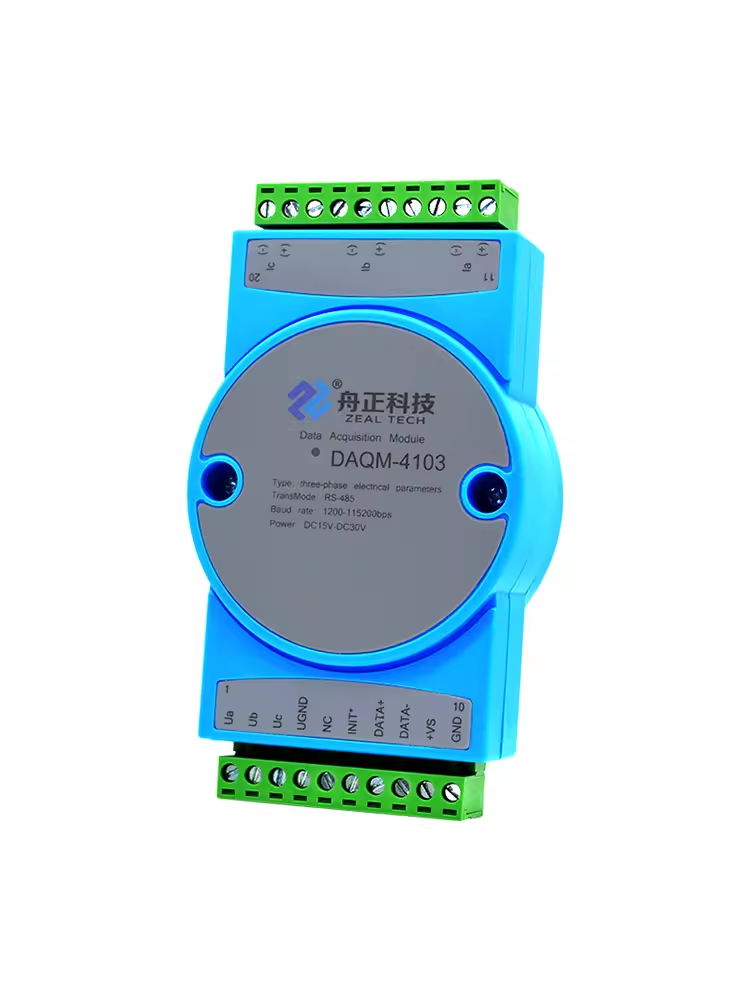

DAQM-4103 模塊是智能三相交流電參數采集模塊，模塊采用 32 位處理器，具有浮點數及 DSP 運算單元，處理能力強，三相電參數采集采用進口電參數采集芯片。本產品能夠適用于三相三線 制或三相四線制交流電路中的三相電壓、電流、總的及各相的有功功率、無功功率、視在功率、 功率因數、電量類計等電參數的測量，并帶有 1 路集電極開路的開關信號輸出以及可選的 1 路溫 度測量輸入。

模塊輸入為三相電壓（0-700V 可選，訂貨時說明）、三相電流（0~1000A 互感器、訂貨時說 明），通訊接口為 RS485，MODBUS RTU 協議（可設置按 MODBUS 協議格式主動上傳用戶配置）。

DAQM-4103 模塊可廣泛應用于各種工業控制與測量系統，用于種種 PLC、DCS 等系統，能與各 種組態軟件連接，簡單可靠。

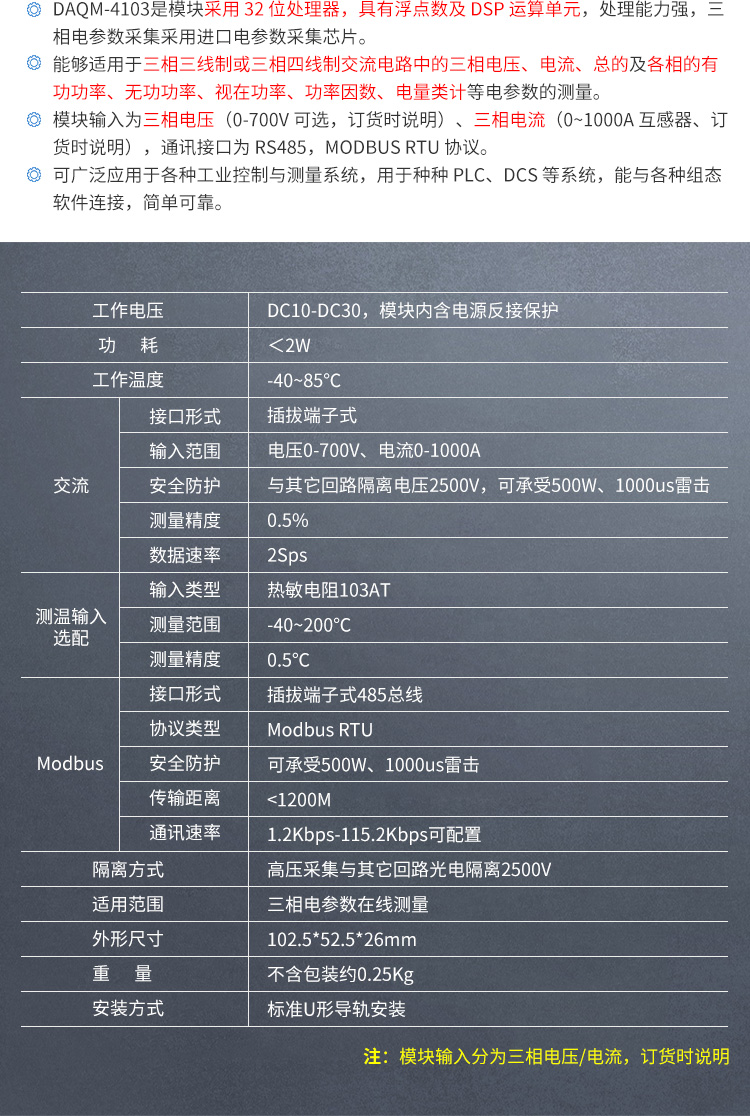

工作電壓 DC9-DC30,模塊內含電源反接保護

功 耗 ＜2W

交 流

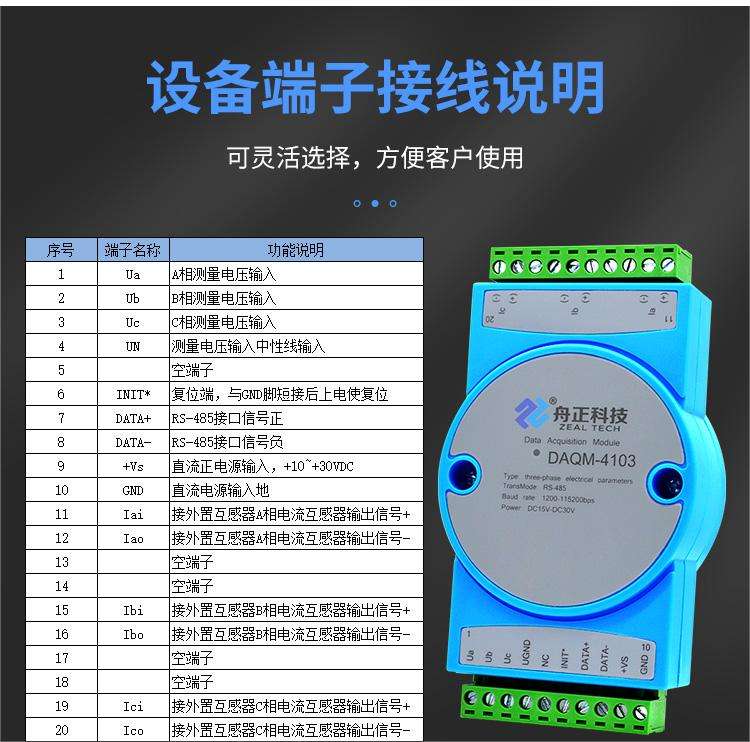

接口形式 插拔端子式

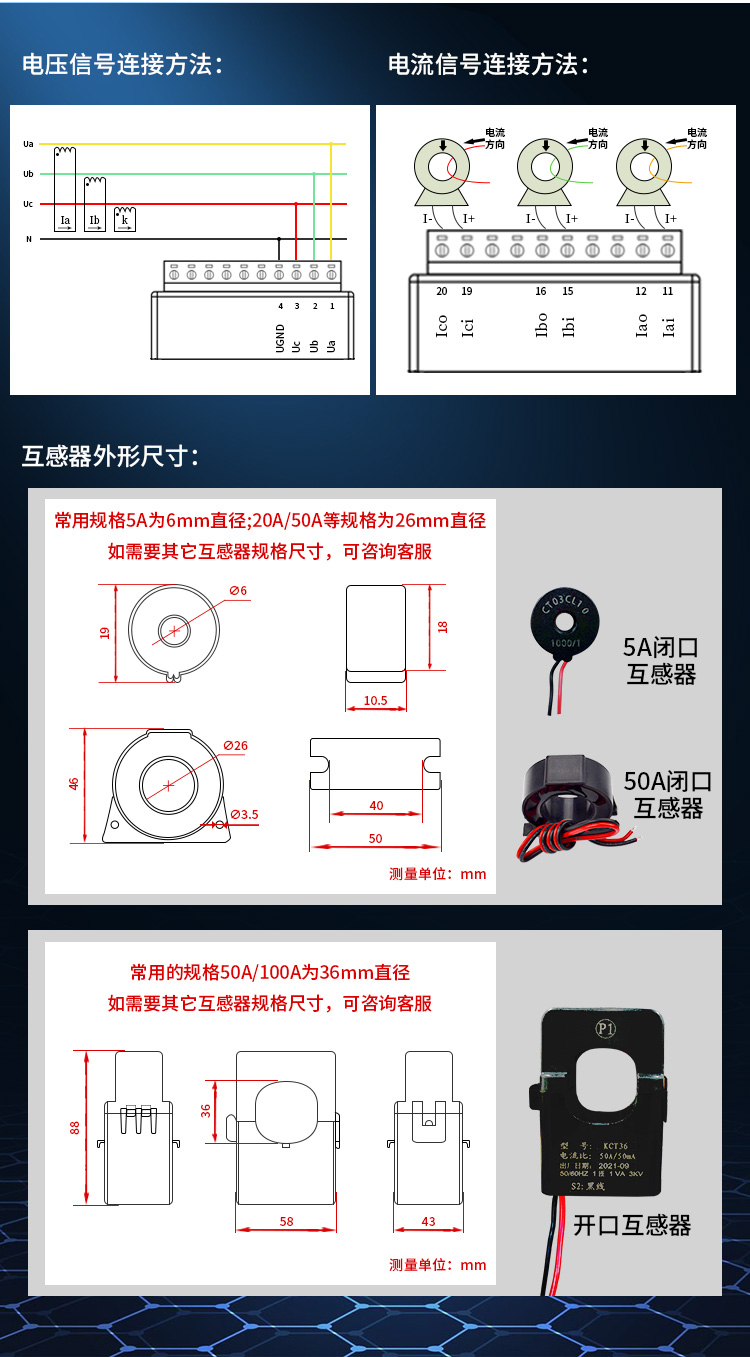

輸入范圍 電壓 0-700V、電流 0－1000A 支持二次互感器設置

安全防護 與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

測量精度 0.5%

數據速率 2Sps

Modbus

接口形式 插拔端子式 485 總線

協議類型 MODBUS RTU

安全防護 可承受 500W、1000us 雷擊

傳輸距離 ＜1200M

通訊速率 1.2Kbps－115.2Kbps 可配置

隔離方式 高壓采集與其它回路光電隔離 2500V

適用范圍 三相電參數在線測量（電壓（0~700V）/電流（0~1000A）/功率/電量 累計等電參數）
