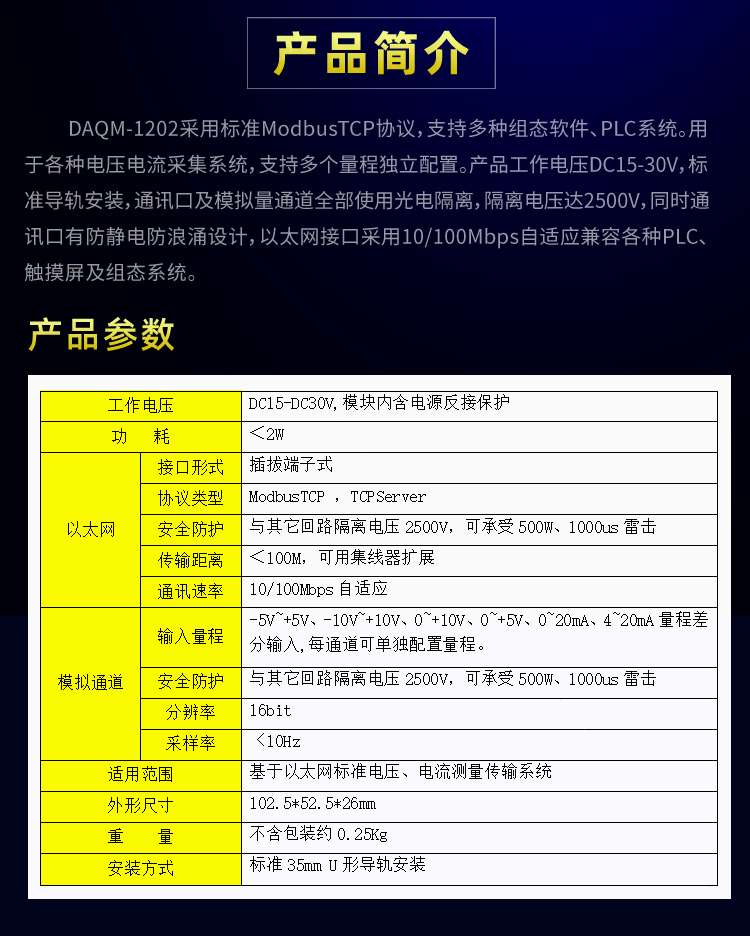

DAQM-1202 采用標準 ModbusTCP 協議，支持多種組態軟件、PLC 系統。用于各種電壓電流采集 系統，支持多個量程獨立配置。產品工作電壓 DC9-30V，標準導軌安裝，通訊口及模擬量通道全 部使用光電隔離，隔離電壓達 2500V，同時通訊口有防靜電防浪涌設計，以太網接口采用 10/100Mbps 自適應兼容各種 PLC、觸摸屏及組態系統。

工作電壓 DC9-DC30V,模塊內含電源反接保護

功 耗 ＜2W

以太網

接口形式 插拔端子式

協議類型 ModbusTCP ，TCPServer，可同時支持 4 個客戶端連接

安全防護 與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

傳輸距離 ＜100M，可用集線器擴展

通訊速率 10/100Mbps 自適應

RS485 (選配)

協 議 ModbusRTU

數據格式 支持 8 位數據、1 位停止位、無/奇/偶校驗三種數據格式

波 特 率 1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps，57600bps， 115200bps

保護等級 ESD 2kV

模擬通道

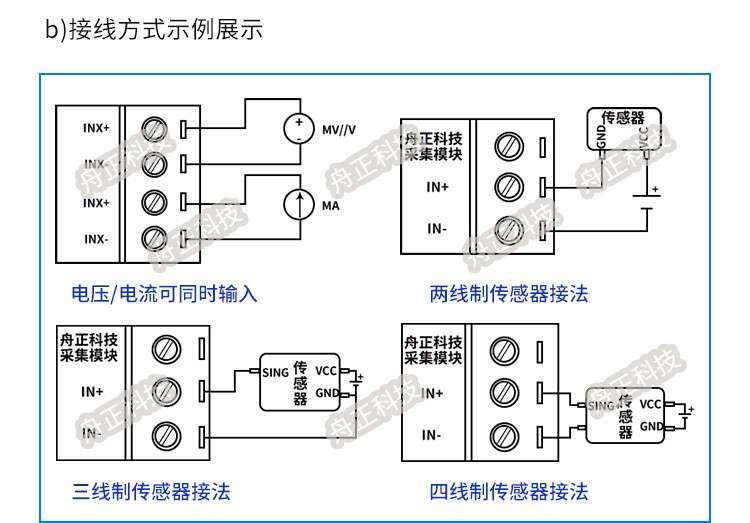

輸入量程 -5V~+5V、-10V~+10V、0~+10V、0~+5V、0~20mA、4~20mA 每通 道可單獨配置量程。

通道數量 4 通道差分

安全防護 與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

分 辨 率 16bit

采 樣 率 500Hz

適用范圍 基于以太網標準電壓、電流測量傳輸系統
