CBT-1001 采用標準 Profibus DP 協議，支持多種組態軟件、PLC 系統。用于將標準 MODBUS 總線產品連至 Profibus 總線，產品輸入 DC15-30，標準導軌安裝，各個通訊口及電源全部使用光 電隔離，隔離電壓達 2500V，同時通訊口有防靜電防浪涌設計，雙 Profibus 通訊口設計使接線更 方便，Profibus 通訊口 9600bps-12Mbps 自適應波特率，MODBUS 通訊口主從工作模式可選。

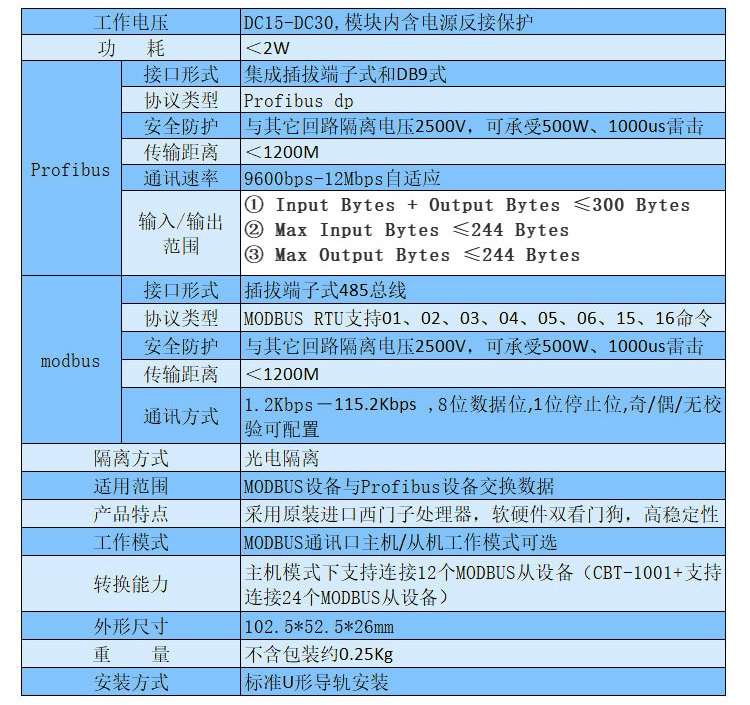

工作電壓 DC15-DC30,模塊內含電源反接保護

功 耗 ＜2W

Profibus

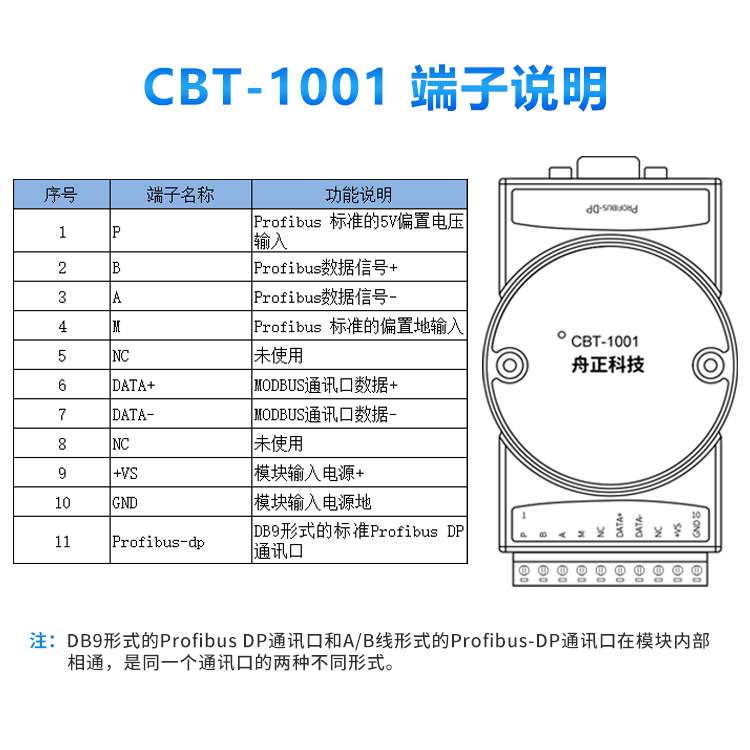

接口形式 集成插拔端子式和 DB9 式

協議類型 Profibus dp

安全防護 與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

傳輸距離 ＜1200M

通訊速率 9600bps-12Mbps 自適應

modbus

接口形式 插拔端子式 485 總線

協議類型 MODBUS RTU 主從可選，支持 01、02、03、04、05、06、15、 16 命令

安全防護 與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

傳輸距離 ＜1200M

通訊速率 1.2Kbps－115.2Kbps 可配置

隔離方式 光電隔離

適用范圍 MODBUS 設備與 Pofibus 設備交換數據
