陰極保護貴金屬氧化物陽極的使用壽命是工程設計與運行維護中的關鍵參數(shù)。

一、核心壽命范圍與損耗特性

1. 標準設計壽命

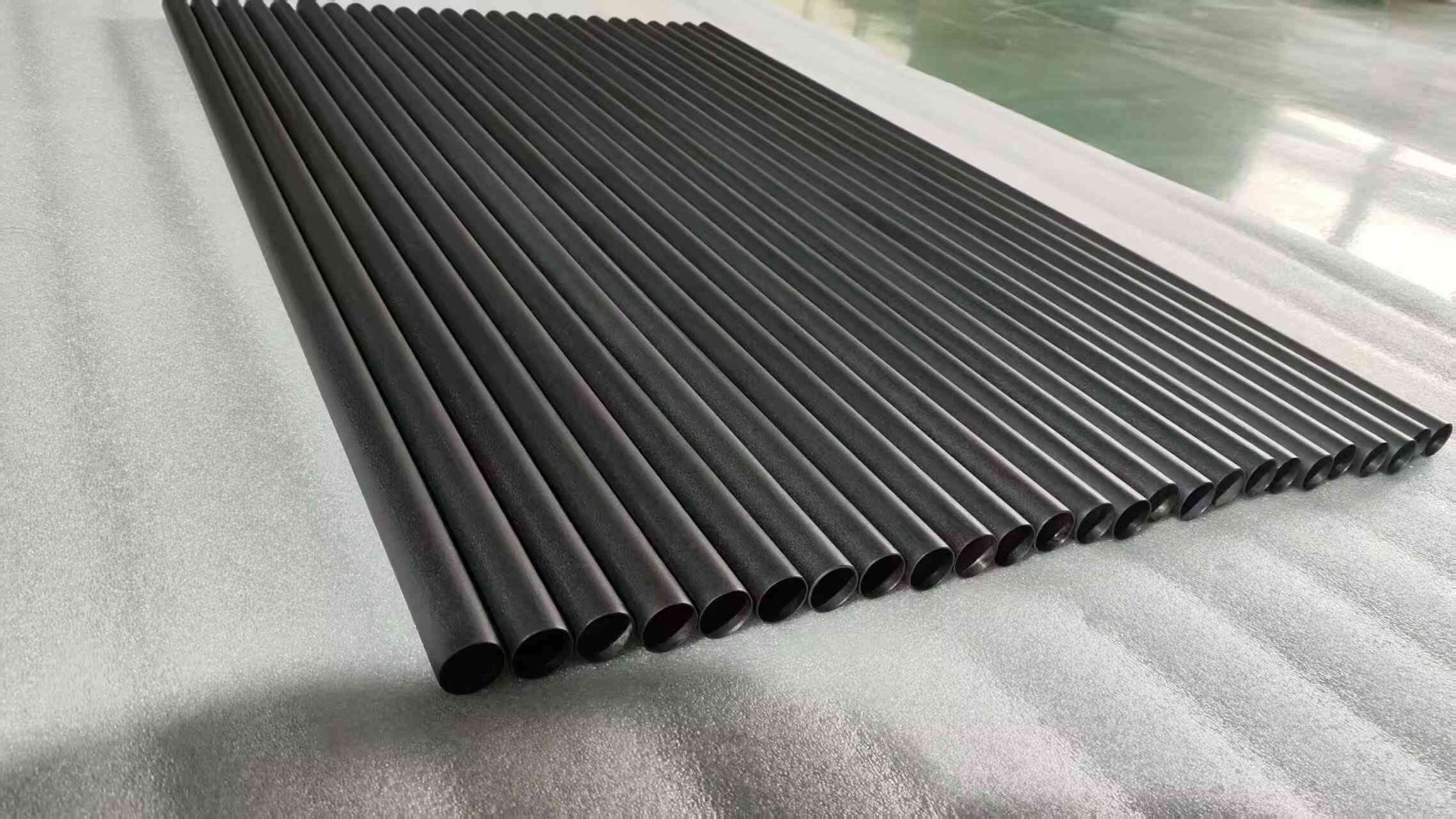

常規(guī)工況：20-30 年（土壤、淡水、市政管網(wǎng)、儲罐底板）

優(yōu)質(zhì)涂層+優(yōu)化設計：30-50年（深井陽極、海水工程、高氯環(huán)境）

理論極限：涂層不破損時可長期穩(wěn)定運行，實際受工況與安裝質(zhì)量影響

2. 損耗率特征

年損耗率：僅1-6mg/A·a，優(yōu)質(zhì)銥系涂層可低至≤1mg/A?a

損耗本質(zhì)：鈦基體幾乎無損耗，僅表面貴金屬氧化物活性涂層緩慢老化

失效判定：涂層活性下降、電位漂移、局部破損暴露鈦基體

二、影響使用壽命的五大核心因素

1. 涂層體系：銥鉭系適合海水、高氯、高溫、強酸強堿，典型壽命：20-30 年；釕系適合一般土壤、淡水、中低氯環(huán)境，典型壽命：5-8 年；銥系適合極端腐蝕環(huán)境（濃酸、高溫、高氯），典型壽命：15-25 年

2. 工作電流密度：壽命與電流密度呈指數(shù)反比關系

3. 環(huán)境介質(zhì)條件：釕銥涂層在普通土壤的預期壽命：20-30年；銥鉭涂層在海水/鹽漬土的預期壽命：15-25年；釕系涂層在淡水/低氯環(huán)境的 預期壽命：10-15年；銥系涂層在酸性環(huán)境的預期壽命：10-15年； 銥鉭復合涂層在高溫環(huán)境（>60℃）的預期壽命：8-12年

4. 鈦基體質(zhì)量與制備工藝：

鈦純度：工業(yè)純鈦 TA1/TA2 最佳，雜質(zhì)（Fe、C）會形成微電池，加速基底腐蝕導致涂層剝落

涂層制備：熱分解法優(yōu)于電沉積法，結合力更強，孔隙率更可控（理想孔隙率 15%-25%）

邊緣處理：倒角/圓角處理可避免電流集中，防止局部涂層過快損耗

5. 鈦基體質(zhì)量與制備工藝

機械損傷：涂層破損會引發(fā)鈦基體腐蝕穿孔，壽命急劇縮短

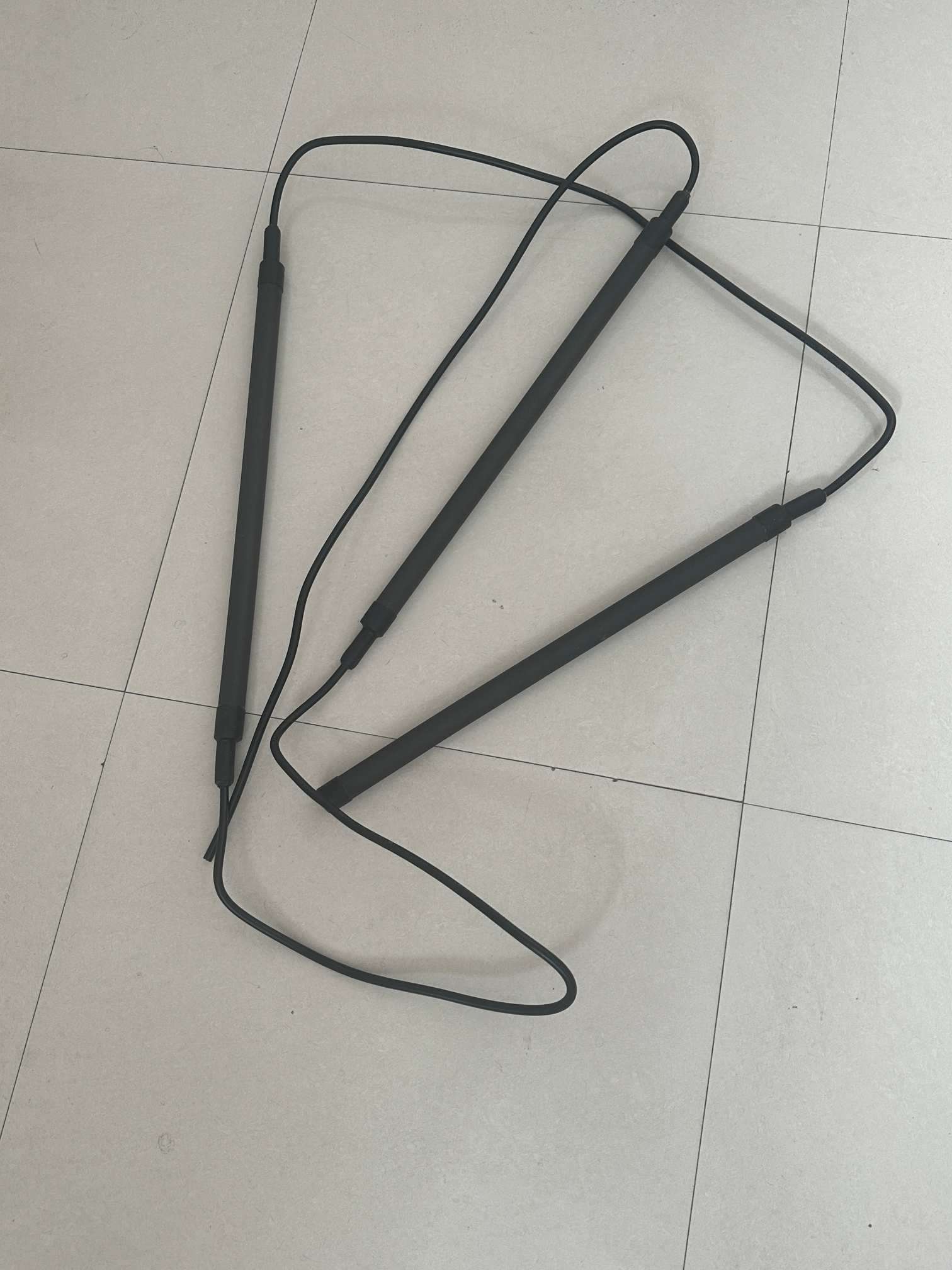

電氣連接：鈦銅過渡接頭 + 導電膏可減少接觸電阻，避免局部發(fā)熱

定期檢測：電位、接地電阻、涂層完整性監(jiān)測，及時調(diào)整運行參數(shù)可延長壽命

三、延長貴金屬氧化物陽極壽命的關鍵措施

選型匹配：根據(jù)環(huán)境介質(zhì)選擇對應涂層

電流控制：嚴格控制工作電流密度≤推薦值，避免短時間過載

質(zhì)量把控：選擇涂層負載量≥12g/m2、鈦基體純度≥99.6% 的優(yōu)質(zhì)產(chǎn)品

安裝規(guī)范：避免涂層劃傷，電氣連接牢固，采用鈦合金緊固件

運維優(yōu)化：

定期監(jiān)測陽極電位、輸出電流，發(fā)現(xiàn)異常及時調(diào)整

土壤環(huán)境中定期檢查地床電阻，避免水分流失導致電流密度升高

海水環(huán)境中定期清理表面海洋生物附著，保持良好導電性
