意大利COMET慧星隔膜泵調壓閥VR20/VR40

一、VR20 是什么（定位）

VR20是意大利慧星COMET 原廠隔膜泵專用20bar調壓調，也叫做穩壓閥總成。VR20帶壓力表、卸荷手柄、壓力調節旋鈕、回流口，直接裝在 COMET 隔膜泵（MC20/20、MC25、BP60 等） 出口端，用于穩壓、調壓、卸荷、保護泵和管路。

二、核心參數（原廠）

型號：VR20

最大壓力：20 bar（2.0 MPa ≈ 20 公斤）

推薦工作壓力：0.5–15 bar

最大流量：25 L/min

液體溫度：≤60℃

接口：

進水：3/8"或 1/2" 內絲（依版本）

出水：3/8" 內絲

回流：1/4" 或 6mm 插管

材質：工程塑料閥體 + 不銹鋼彈簧 + NBR 密封

自帶：0–25bar 壓力表 + 手動卸荷手柄

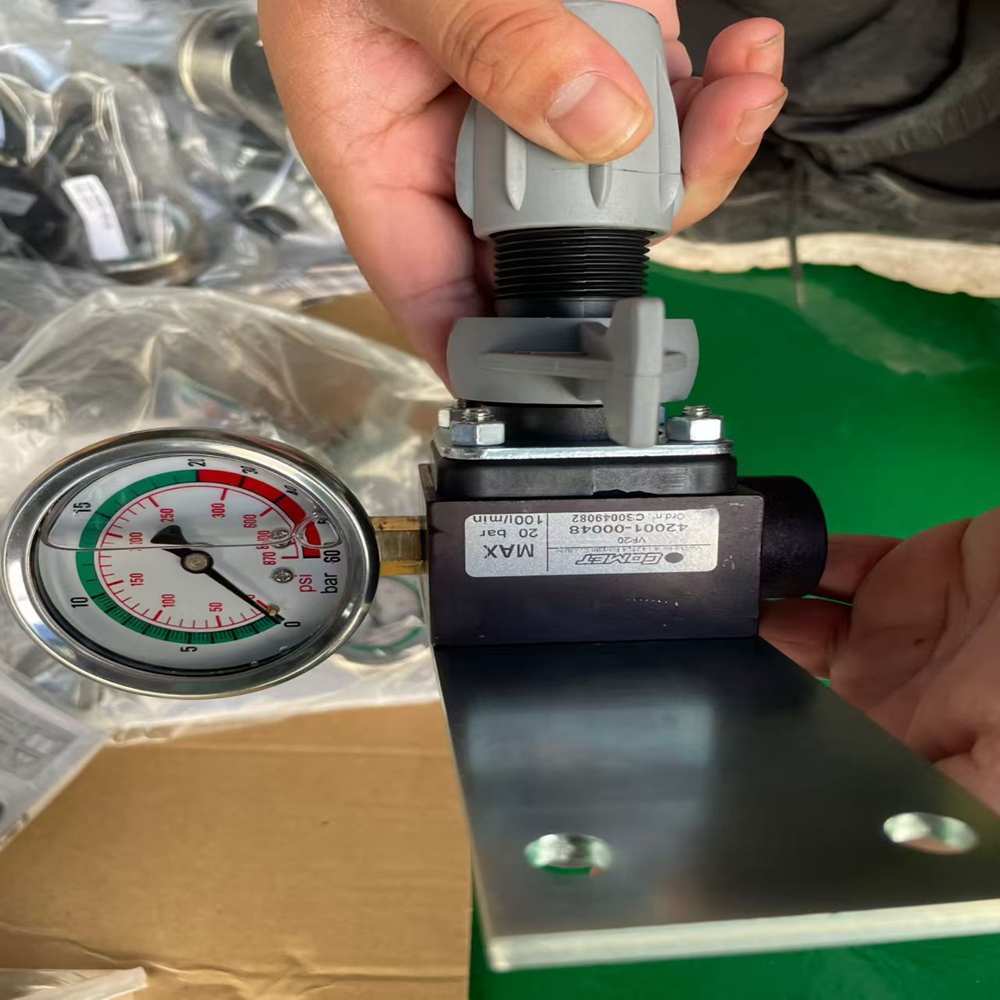

三、結構（一眼看懂）

從上到下 / 從外到內：

壓力調節旋鈕：順時針升壓、逆時針降壓

壓力表：實時顯示出口壓力

卸荷手柄（紅色 / 灰色）：扳開 = 卸荷（壓力歸零、泵空轉）

閥體：進水口、出水口、回水口（溢流）

內部：主彈簧 + 膜片 / 閥芯 + 單向閥 + 溢流通道

四、工作原理（隔膜泵專用，很關鍵）

隔膜泵是脈沖流量，必須靠 VR20 同時完成 穩壓 + 溢流 + 卸荷：

調壓（彈簧平衡）

順時針擰旋鈕 → 彈簧預緊力變大

泵出口壓力頂開閥芯，直到 壓力 = 彈簧力 → 壓力穩定

想壓力低一點：逆時針?biāo)尚o

溢流穩壓（核心）

隔膜泵脈沖大，當瞬時壓力 > 設定值

閥芯被頂開，多余流量從回水口回流到水箱 / 吸入口

結果：出口壓力恒定、流量平穩、保護管路 / 噴槍

卸荷（停機 / 待機）

扳下卸荷手柄 → 閥芯強制打開

泵出口直通回流，壓力歸零、泵空載運行

用途：開機空載、停機泄壓、換槍不關機

一句話總結：靠彈簧定壓力、靠溢流穩壓力、靠手柄卸壓力。
