1、概述

1）、容積式換熱器熱媒溫降大。汽水換熱時，凝結水出水溫度約50℃，回水管上下需設疏水器，給使用維修帶來方便，水－水換熱時，熱溫降為同型換熱器的2～2.5倍，120～150℃的高溫?zé)崴畵Q熱后可降至70～75℃。

2）、容積式換熱器換熱效果好，散熱效果好，散熱損失小，節能。同時，以蒸汽為熱媒時，能回收約占整個換熱量的15%凝結水熱量。

3）、冷水區小，容積利用率高。

4）、保持了容積式換熱器貯水量大，水頭損失低，供水安全穩定，方便清垢之優點。

我公司吸收、消化國外先進設計理論和制造經驗開發、研制的一種最新型、最先進的浮動盤管高效換熱器 ，它以高溫水或飽和蒸汽為熱源，采用獨特的結構設計，配備全自動控制系統，具有傳熱效率高、不形成死水等優點，提高了使用壽命，廣泛應用于工業、民用建筑的生活熱水、采暖熱水和空調供水系統。

我公司自行設計制造的容積式換熱器，主要由主熱交換器、進出口總管、底座、保溫、控制盒等組成，其結構特點是：殼內二次水流過筒體內整個主熱交換器組成的浮動盤管，逐層加熱，至出口時達到所設定的溫度，這種結構具有以下優點：

1）、啟動快，由于本產品的特殊結構，使產生出的熱水迅速到達灌頂部的熱水出口處，無須將大部分冷水加熱即可向外供應熱水。

2）高峰用水時，熱水大量流失，冷水不斷補入，半容積浮動盤管式換熱器所備有容積可以緩沖由于高峰用水量大出現水溫波動的情況。

3）換熱器內置多組浮動盤管，獨有的寶塔型結構，加熱速度快，溫升均勻，出水溫度恒定，且不會形成死水區，熱水不會在換熱器中產生病菌，保證了水質的干凈衛生。

4）浮動盤管在使用過程中有微小的抖動，可以實現動態傳熱，傳熱系數比常規直管束換熱器高30％左右。

5）由于換熱管采用浮動盤管，而且易形成湍流的流體對換熱管壁面有較強的沖刷作用，因此不易結垢。

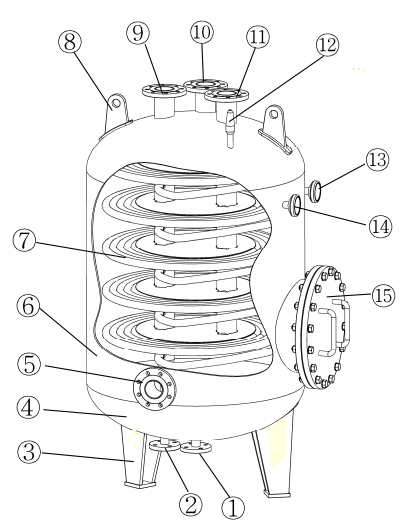

2、產品結構

①殼體排污口   ②管程排污口或冷凝水出口   ③支腳    ④封頭

⑤冷側水進口   ⑥殼體   ⑦換熱盤管    ⑧吊耳

⑨熱側進口     ⑩冷側水出口   ?熱側水出口或蒸汽排空口 ?安全閥    ?溫度表   ?壓力表   ?人孔組件。

3、材料

受壓元件所用材料的選用原則、鋼材標準、熱處理狀態及許用應力值應按GB 150的規定。易燃、致命或有毒操作工況中的受壓元件應采用鑄鐵。
