T型槽試驗平板的安裝是一項對精度要求很高的工作，其核心在于確保平臺自身的水平度和平面度達標，同時為后續的設備安裝提供一個穩固、減振的基準。整個過程需要遵循“穩基礎、精找平、嚴固化”的原則。

以下是詳細的安裝技術要求，整合了準備、安裝、調試、驗收和維護全過程的關鍵點。

?? 一、安裝前準備

平臺安裝前，需對基礎、工具和平臺本身進行嚴格檢查。

基礎與環境要求

地面基礎：安裝地面必和須是堅固的混凝土結構（建議強度≥C30），厚度通常不小于150mm。其表面平整度偏差需≤2mm/m。地面承重能力必和須達到平臺、設備及測試負載總重的1.5倍以上，以防止地基沉降。

環境條件：安裝場地應干燥、通風，遠離振動源（如沖壓機、大功率風機，建議保持5米以上距離）、熱源及腐蝕性介質。高精度測試環境，建議將溫度控制在20±2℃，濕度≤65%。

工具與輔材準備

測量工具：精度≥0.02mm/m的框式水平儀或電子水平儀是必和須的。對于大型或高精度平臺，還需準備千分表、平尺、激光干涉儀等。

安裝工具：扭矩扳手（用于精和確控制螺栓緊固力）、吊裝設備（叉車或起重機）及軟吊帶（嚴禁使用鋼絲繩直接吊裝，以免損傷工作面）。

輔材：調整墊鐵、地腳螺栓（或化學錨栓）、減振墊（橡膠墊或空氣彈簧）、無收縮灌漿料（用于大型平臺）、防銹油、清潔劑等。

平臺開箱檢查

外觀與標識：核對平臺的型號、T型槽數量及位置是否與設計圖紙一致。檢查工作面及T型槽內壁有無明顯的磕碰、裂紋、砂眼或毛刺。

材質與精度：平臺材質通常為高強度鑄鐵（HT200-300），工作面硬度HB170-240。確認其出廠精度等級（0級、1級等）報告，這是后續調試的目標。

?? 二、核心安裝流程

安裝過程主要分為就位、粗調、精調、固定四個步驟。

平臺就位與墊鐵布置

布置墊鐵：根據平臺底部筋板布局，在基礎面上擺放調整墊鐵。墊鐵間距通常控制在500-800mm，邊緣墊鐵距平臺邊緣應小于150mm。確保墊鐵位于加強筋正下方，使平臺受力均勻，避免懸空變形。

平穩吊裝：使用軟吊帶，保持吊帶夾角不大于60°，緩慢將平臺吊運至墊鐵上方就位。平臺的邊緣與事先畫好的地面基準線對齊，偏差控制在≤5mm。

初步找平（粗調）

將水平儀放置在平臺的長邊和短邊中線位置，通過旋轉墊鐵調節螺母，初步將縱向和橫向水平度調整至0.2mm/m以內。此階段的目標是消除平臺明顯的傾斜，為精調打下基礎。

精和密找平（精調）

多點測量：這是決定比較終精度的關鍵步驟。在平臺工作面上均勻劃分9個或更多測點（如3×3網格），使用高精度水平儀逐點測量并記錄偏差值。

精細調節：以平臺中央點為基準，從中間向四周對稱調節墊鐵。對于0級精度平臺，比較終平面度誤差要求≤0.02mm/m；1級平臺≤0.05mm/m。

T型槽檢查：精調時，需特別使用千分表檢測T型槽與平臺邊緣的平行度，確保偏差≤0.03mm/m，防止后期設備安裝時產生偏差。

緊固、減振與二次灌漿

螺栓緊固：精調完成后，使用扭矩扳手按照“從中間到四周”的順序，分2-3次均勻擰緊地腳螺栓。例如，M20螺栓的扭矩通常要求達到150N·m以上。緊固后必和須再次復測水平度，防止因緊固操作導致平臺變形。

減振處理：在平臺與基礎之間加裝減振墊，能有效隔離外界振動。普通測試平臺可使用30-40mm厚的橡膠減振墊；高頻振動試驗機則建議選用空氣彈簧減振墊，以將振動傳遞率控制在8%以下。

二次灌漿（針對大型或固定式平臺）：對于有地腳螺栓預留孔或永和久性安裝的大型平臺，需向孔洞及平臺底部間隙灌注無收縮灌漿料，并養護7-10天，待其完全固化后方可進行下一步。

? 三、安裝后的調試與驗收

安裝固定后，必和須通過一系列測試來驗證安裝質量。

靜置觀察：讓平臺在空載狀態下靜置24小時，然后再次復測水平度和平面度，確認精度沒有因應力釋放而發生明顯變化。

負載測試：在平臺工作面上均勻放置相當于測試設備及工件重量的80%-100% 的負載，靜置12小時。之后再次測量平臺精度，要求變形量≤0.02mm/m，且平臺無下沉、無異響。

振動檢測：在平臺四角安裝振動傳感器，在設備空轉狀態下測試振動幅值。通常要求振動幅值≤0.005g。若振動超標，需檢查螺栓是否松動或是否存在共振。

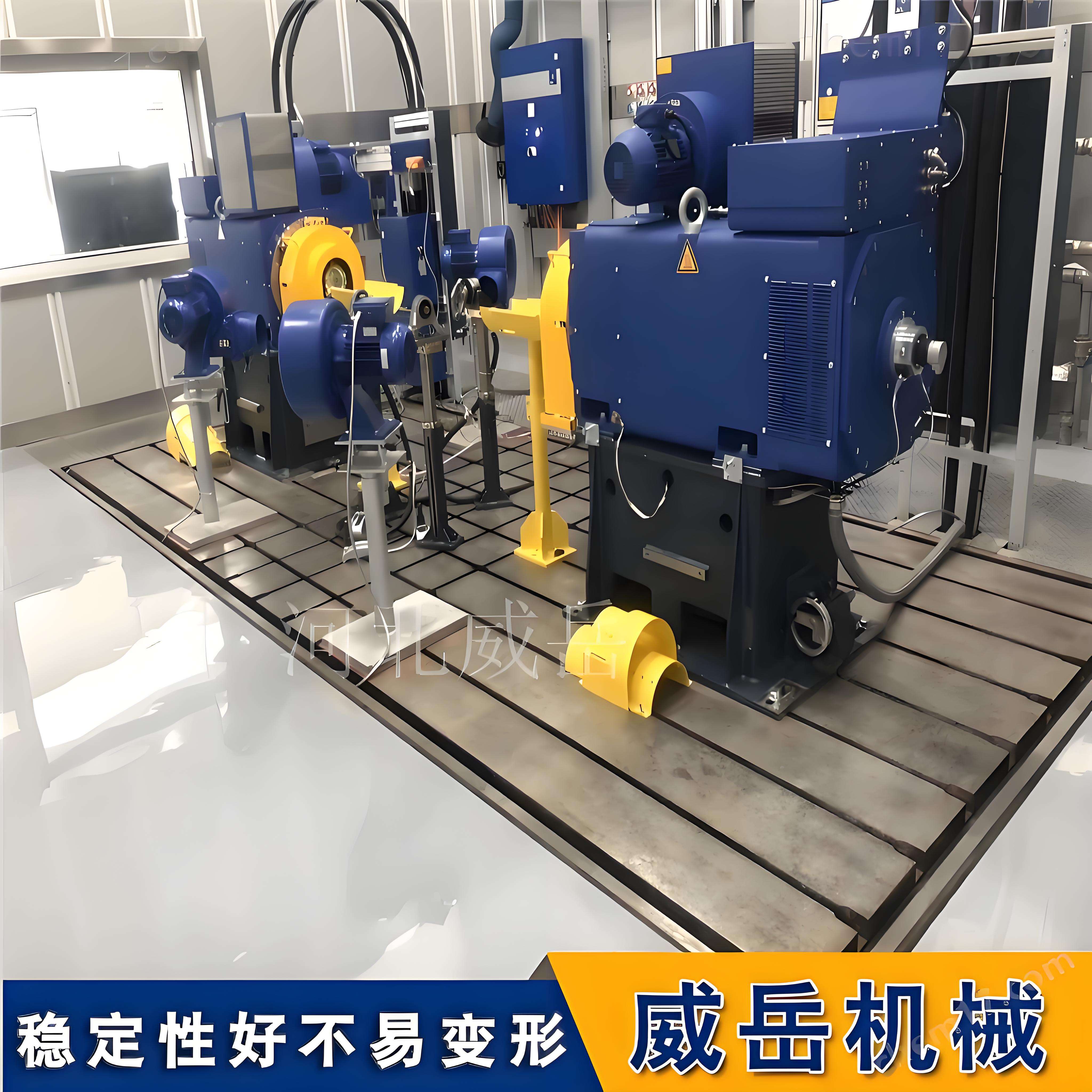

設備安裝與同軸度校準：這是T型槽平臺功能的比較終體現。通過T型螺栓將電機、測功機等設備固定在平臺上。使用百分表校準設備間聯軸器的同軸度，要求誤差≤0.02mm，高精度測試需≤0.005mm，以確保傳動系統無附加扭矩。
