螺旋分級機概述

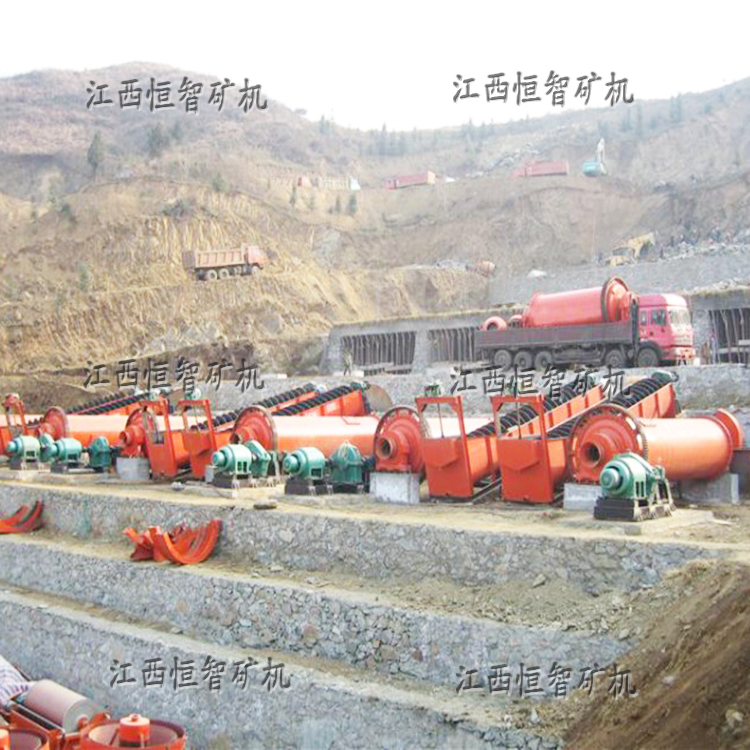

      螺旋分級機在選礦廠用于同磨礦機組成閉路工作的分級機，需要有提升運輸沉砂的機構，因此這類分級機被稱為機械分級機，其實分級過程仍是借顆粒的沉降速度不同進行的。機械分級機除主要作為磨礦的輔助設備進行預先分級和檢查分級外，有時也用于對含黏土礦石進行洗礦以及對礦將進行脫泥、脫水。

        根據運輸沉砂機械的形式不同，機械分級機可分為螺旋分級機、耙式分級機和浮槽分級機等。其中螺旋分級機構造簡單，操作方便，分級槽具有較大的傾斜角度，便于同磨礦機作自流連接，故應用較普遍。

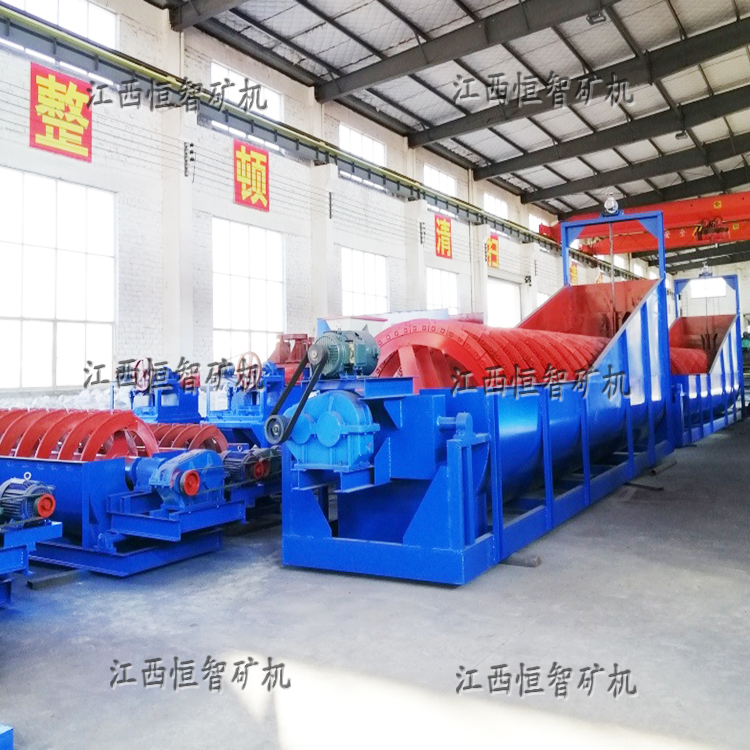

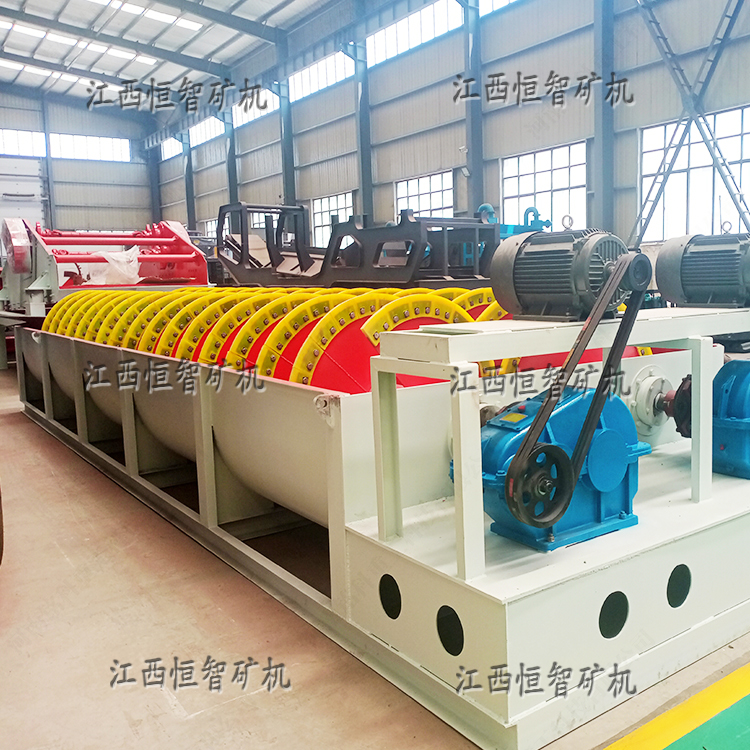

  螺旋分級機的外形是一個矩形斜槽，槽底傾角為12°~18.5°，底部呈半圓形。槽內安裝有1或2個縱長的軸，沿軸長連續地安置螺旋形葉片。借上端傳動機構帶動螺旋軸旋轉。如為雙螺旋，從上部來看螺旋葉片均是向外轉動。礦漿由槽的旁側給入。在槽的下部形成沉降分級面。粗顆粒沉到槽底然后被螺旋推向上方排出，在運輸過程中并進行脫水。未及沉降的細顆被表層礦漿流攜帶經溢堰排出。

螺旋分級機主要技術參數。

類型	型號	螺旋直徑	螺旋轉速 (r/min)	水槽		傾斜角  （°）	生產能力		功率(Kw)		重量 (Kg)
				長	寬		溢流量 (m3)	返砂量 (m3)	傳動電機	提升電機
高堰式 單螺旋	FLG-5	500	8.5-11.5	4500	555	14°-18	32	143-261	1.1	0	1600
	FLG-7	750	4.5-9.9	5500	830	14°-18°	65	256-564	3	0	2900
	FLG-10	1000	3.5-7.6	6500	1112	14°-18°	85	473-1026	5.5	0	4400
	FLG-12	1200	6	6500	1372	14°-18°	155	1170-1600	5.5	1.5	8800
	FLG-15	1500	2.5-6	8265	1664	14°-18°	235	1140-2740	7.5	2.2	11680
	FLG-20	2000	3.6-5.5	8400	2200	14°-18°	400	3890-5940	11/15	3	20450
	FLG-24	2400	3.64	9130	2600	14°-18°	580	6800	15	3	25650
	FLG-30	3000	3.2	12500	3200	14°-18°	890	11650	22	4	37000
高堰式 雙螺旋	2FLG-12	1200	產品展示 江西恒智礦山設備有限公司 首頁 ｜  關于我們 ｜ 產品中心 ｜ 資訊中心 ｜ 聯系我們 15970112387 江西省贛州市石城縣古樟工業園
