一、KHY/KFY型液下泵產品介紹

設計特點：

       KHY/KFY型液下泵（以下簡稱液下泵）為單級單吸式離心泵。可根據工況要求適配輸送純凈液體或含少量顆粒的腐蝕性液體的泵型。液下泵的工作部位浸沒在液體當中，無軸封泄露，且占地面積小，設計合理，結構緊湊，使用可靠，耐腐蝕性能強。

       KHY/KFY型液下泵主要由泵體、泵蓋、葉輪、泵軸、中間接管、出液管、軸承架、基座、電機架等零件組成。

       液下泵的吸入口順為沿軸線方向的底部，出液口與軸線平行。

       液下泵的立式電動機以螺栓緊固于電機座上，并通過彈性聯軸器與泵直接傳動。泵體、中間接管、出液管、管法蘭用螺栓連接構成一體，固定在底板上。泵的整體通過底板安裝在容器或儲槽上。

      泵的軸向力與徑向力（包括泵運轉中所產生的水壓力，葉輪及零件重量等）均由軸承室內所裝單向推力軸承、單列向心軸承以及滑動導軸承所承受，保證泵正常安全運轉。軸承用黃油潤滑，導軸承由所輸送的液體潤滑。因此，工作時液面必須高于葉輪中心線。

      液下泵由于伸入容器深度不同，分為有中間導軸承和無中間導軸承的結構。

運用領域：

廣泛應用于廢水處理、脫硫脫硝、化工、農藥、制酸制堿等腐蝕性場所。

性能范圍：

流量：2-200m3/h

揚程：5-80m

適用溫度：-20℃-300℃

二、型號意義

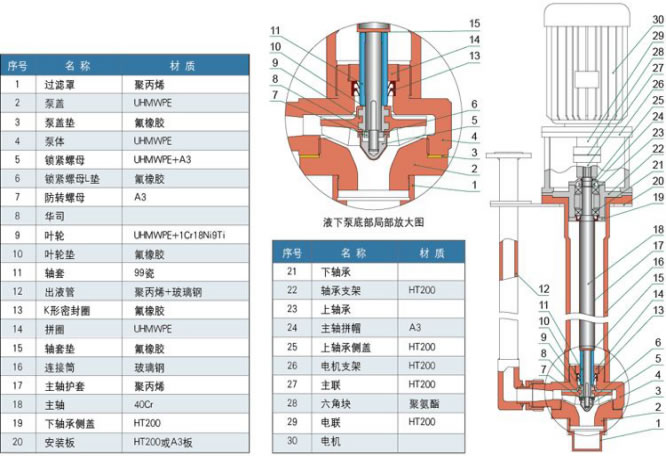

三、結構圖

四、性能參數（KHY/KFY）

注：配四級電機時，流量為二級電機的一半，揚程為二級電機的1/4
