SE-1型便攜式硫酸銅參比電極  使 用 說 明 書

一、 用途特點

我公司制造的便攜式硫酸銅參比電極適于現場使用。主要用于測定地下金屬管道的自然電位及陰極保護電位，測定土壤中的雜散電流，也可作外加電流陰極保護體系中的控制電位用參比電極可用于測定電纜金屬護套及混凝土中鋼筋的電位。

該電極可在在土質較粘的地方以及各類土壤及淡水中應用。

二、 結構性能

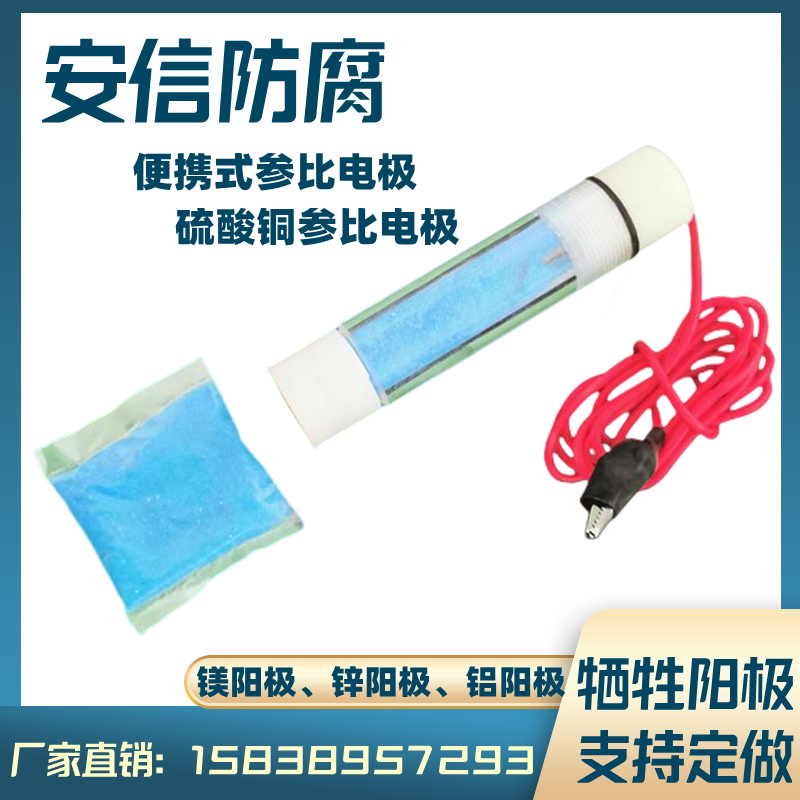

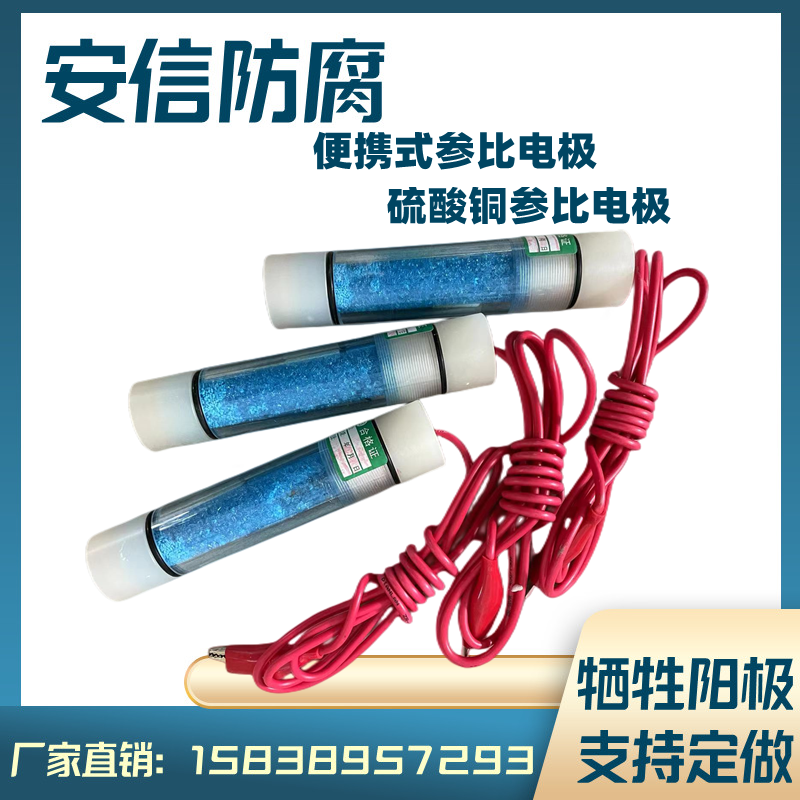

1、 電極體積小,攜帶方便。腔體由透明有機玻璃構成，便于觀察內部硫酸銅溶液的飽和度。

2、 電極電位穩定，標準條件下對甘汞電極的電位為70±3mV，符合理論值，彼此間電位差小于±1mV。

3、 電極不易極化，現場使用時，彼此間電位差小于±3mV。

4、 電極壽命長，電極帽與電極腔體用螺口連接，灌裝溶液方便。一次灌液可使用一年以上，只要腔體不損壞，可多次灌液，長期使用。

三、 使用方法

1、將參比電極上蓋(有線的一端)打開，注入蒸餾水或純凈水至硫酸銅顆粒上方50px后把上下蓋蓋好并擰緊、搖晃數次，使硫酸銅顆粒充分溶解；

2、將參比電極的透氣塞放入清水中浸濕；

3、將參比電極的末端插入被測金屬構筑物附近潮濕的土壤中，萬用表調至2V檔量程，參比電極所帶線夾接萬用表黑線端；

4、萬用表紅線線夾接測試樁內測試線，讀取并記錄數據。

5、正常使用中不要用力過大，以免損壞參比電極。

四、 維護保養

1、當參比電極內部的電極棒變黑時，用細砂布打磨電極棒至銅本來的顏色；

2、長期不使用時；參比電極底部朝上，以免硫酸銅析出。
