機床工作臺的調平是安裝和維保中的關鍵一步，直接影響加工精度和設備壽命。這里為你整理了標準操作流程和核心要點。
??? 準備工作
清潔：徹和底清潔工作臺表面、調平螺釘和地基接觸面，灰塵和雜質會影響精度。
檢查工具：確保高精度水平儀（通常0.02mm/m精度）校準正確。檢查時在同一位置正反各測一次，讀數應一致。
松開支腳：松開所有地腳螺栓的鎖緊螺母，并將機床中間的輔助支撐腳稍微調低或松開，使其暫時不接觸地面。
?? 操作步驟
第和一步：靜態粗調水平
將工作臺移至中央位置。水平儀放置于工作臺中央，長水泡平行于X軸（工作臺長向），短水泡平行于Y軸（短向）。先調四個角的地腳，讓兩個方向的氣泡都居中。
第和二步：動態精調（消除扭曲）
調整原則是：調整哪一側的腳，就移動工作臺到那一側，以減少導軌摩擦力的干擾。
調整X軸：將工作臺移到左側，看水平儀，調左邊兩個地腳至水平；移到右側，調右邊兩個地腳至水平。重復1-2次。
調整Y軸：將工作臺移到前方（靠近操作者），調前兩個地腳；移到后方，調后兩個地腳。
比較終檢查：將工作臺移回中央，水平應保持不變。精度標準通常為 0.02mm/m 以內。對于長行程機床，移動工作臺觀察氣泡變化，彎曲/扭曲度應小于 0.0002英寸/10英寸（約0.005mm/254mm）。
第三步：鎖緊并復查
鎖緊：調平后，在保持氣泡不動的情況下，依次鎖緊地腳的鎖緊螺母。
復查：鎖緊后水平儀讀數不應變化。最后，將之前松開的中間支撐腳（如有）輕輕擰下直至剛好接觸墊板，再用棘輪擰緊10度左右，但注意不要頂起機身，以免造成新的變形。
?? 關鍵注意事項
受力均勻：確保每個地腳都穩固受力，不能有懸空。機身處于自由松弛狀態下的水平才是比較真實的。

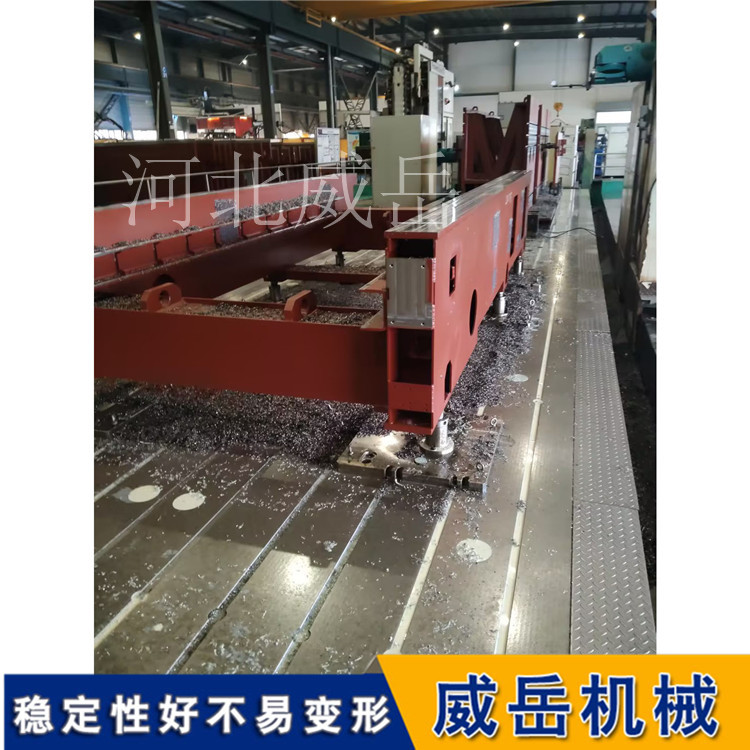

抵消彈性變形：對于大型或剛性差的工件，夾緊力會引起變形。裝夾后在刀具附近用百分表打表監測，通過調整工件墊鐵高度補償變形量。
定期復查：建議每3個月或機床經過碰撞、搬遷后重新檢查水平。
留意保修：請勿擅自調整涂有密封膠或標記的螺釘。高和端機床（如Haas）擅自調整相關螺釘會導致保修失效，務必先聯系廠家。
