鑄鐵平臺（又稱鑄鐵平板）是工業領域中用作平面基準的重要量具，廣泛應用于機械制造、檢測、裝配、焊接等環節。它就像工業界的“萬和能工作臺”，不同工種需要不同類型的平臺配合完成工作。
一、按核心功能與用途分類
這是比較常用的分類方式，根據你要做什么工作來選擇對應類型的平臺。
檢驗平臺是高精度檢測的核心工具，用于測量工件的平面度、直線度、垂直度等形位公差。它的工作面光滑完整，沒有T型槽，經過精細刮研處理。檢驗平臺的精度等級分為0級、1級和2級，常用于計量室和實驗室等精和密場合，負責檢測發動機缸體、變速箱殼體等關鍵零部件的尺寸精度。0級和1級平臺在每邊25毫米×25毫米的范圍內需要達到不少于25個接觸點。

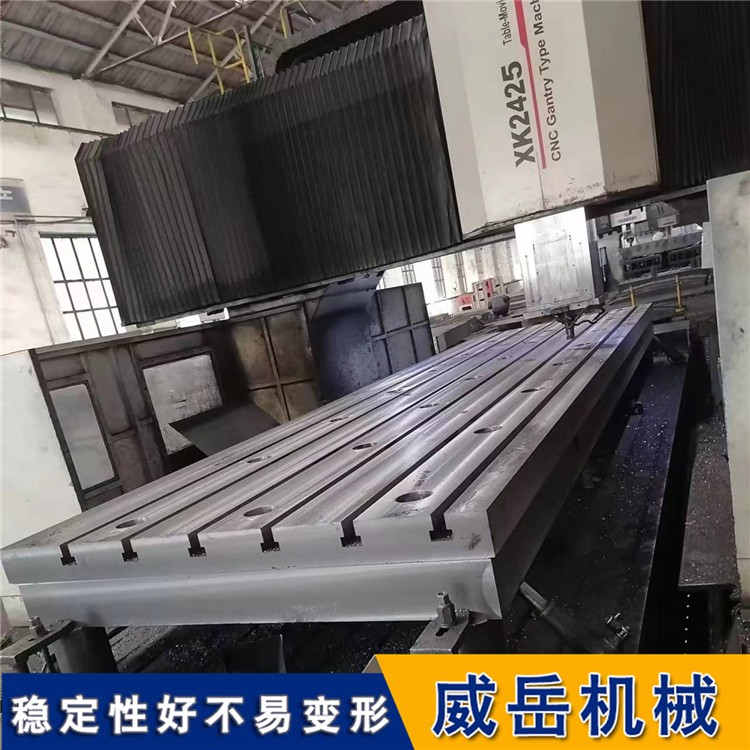

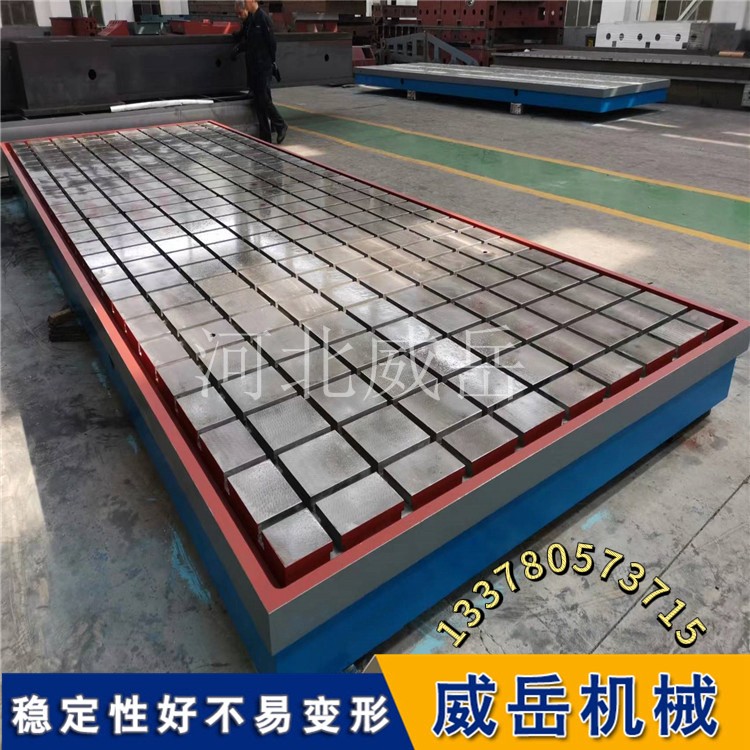

劃線平臺是鉗工的基本工具，主要用于在工件毛坯上劃出加工輪廓線、孔位中線等，為后續機床加工提供定和位基準。它通常帶有T型槽或螺紋孔，便于安裝夾具來固定工件。劃線平臺一般為3級精度，相比檢驗平臺精度要求較低，但嚴禁將它當作比較終檢驗基準使用。
裝配平臺用于機械設備的部件或總成裝配，同樣具備T型槽和螺孔，方便固定工件和夾具。其精度要求通常低于劃線平臺，主要適用于流水線作業。
焊接平臺也叫三維柔性焊接平臺，專用于大型鋼結構件、壓力容器等工件的組對焊接。它的表面布滿圓孔或網格孔，可以插接快速夾具，實現快速定和位和夾緊。由于焊接過程中會產生高溫和飛濺，這類平臺對精度要求相對較低，但表面通常經過防銹處理以抵抗焊接飛濺。
鉚焊平臺兼具鉚接與焊接雙重功能，既有孔系又有T型槽，兼顧了靈活性與穩固性，適用于需要兩種工藝的復雜工件加工。

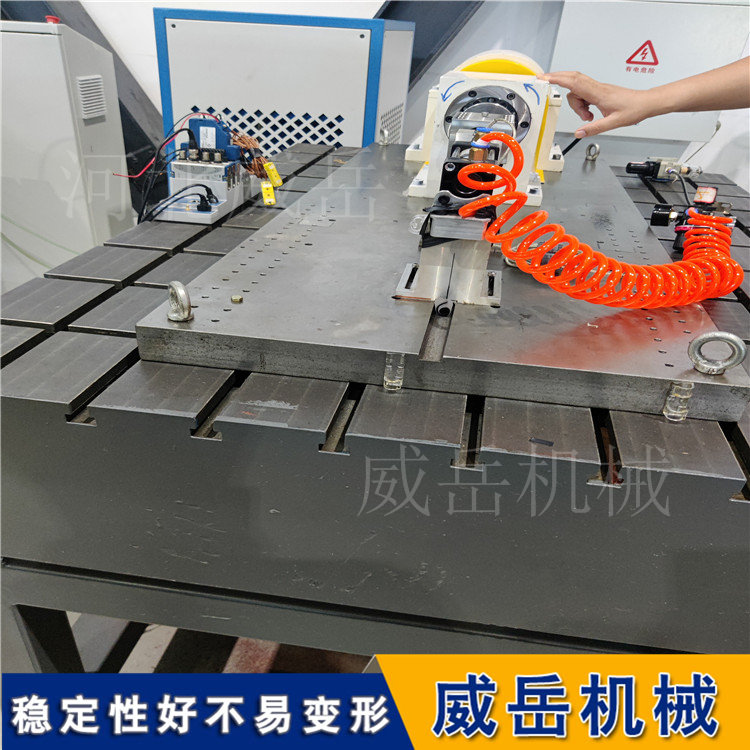

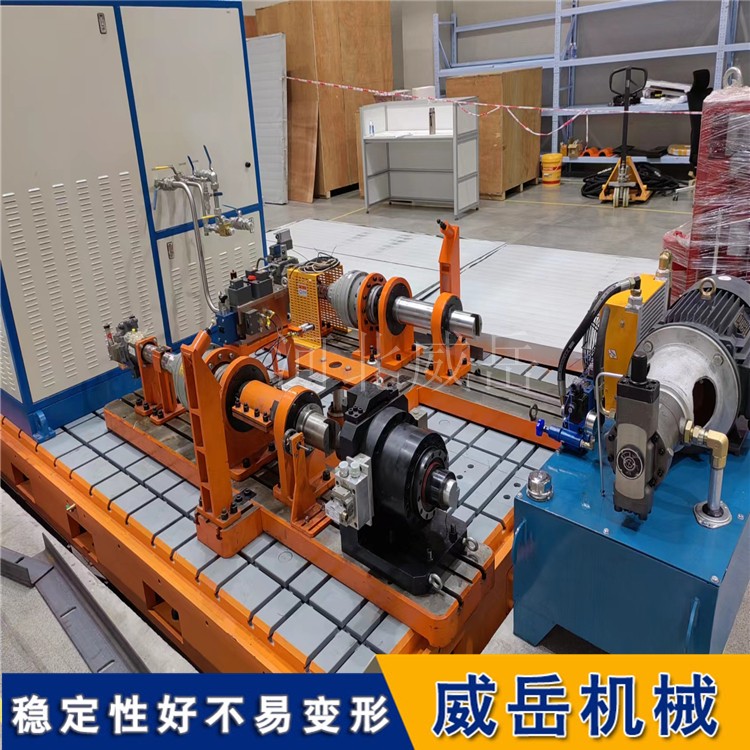

試驗平臺主要用于設備的性能測試，如電機試驗平臺、發動機試驗平臺。這類平臺用來測試設備的轉速、扭矩、功率等性能參數，具有較高的剛性、良好的穩定性以及優良的減震性能，更側重負載穩定性而非絕和對平面度。

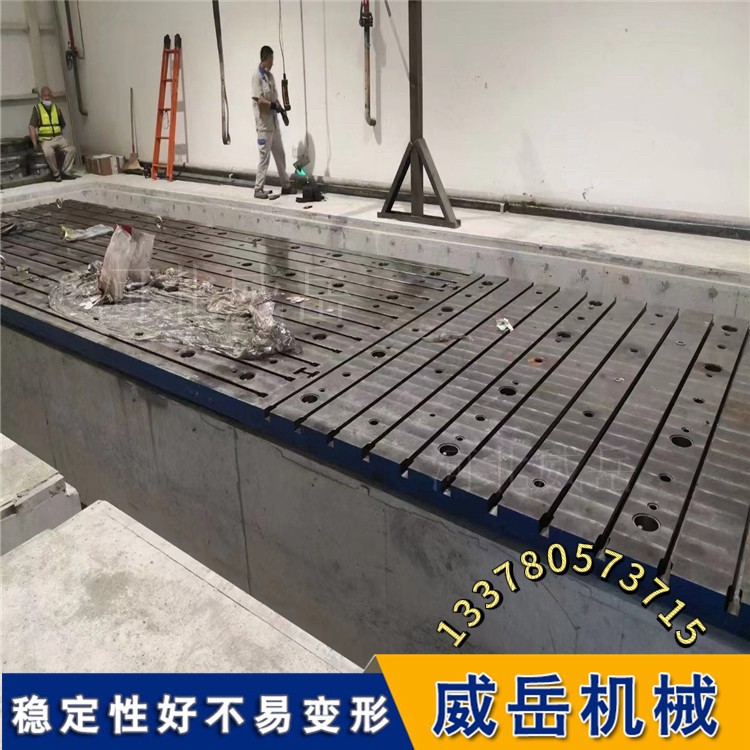

基礎平臺用于大型設備的地基安裝。當平臺尺寸超過單塊比較大制造規格（一般不超過4米×8米）時，采用多塊拼接而成，可以無限延伸。這類平臺尺寸超大，可達十幾米，結構厚實堅固，精度要求根據設備需要而定。
二、按結構形式分類
根據平臺的形狀和內部結構，還可以進一步劃分。
箱體式平臺采用封閉式箱型結構，內部設有密集的加強筋，剛性和承載能力相當強，常用于大型檢驗、裝配和試驗平臺。
筋板式平臺內部設有加強筋，但結構相對輕便，易于搬運和安裝，適合需要頻繁移動或調整位置的場合。
方形或矩形平臺是比較常見的形式，涵蓋了上述所有功能類型，是絕大多數場合的標準選擇。
圓形平臺的工作面為圓形，專門用于旋轉類工件的檢測，例如軸承座、齒輪等。
橋型或工字型平臺兩端有支撐腿，中間懸空，適用于測量長型工件（如導軌、梁）的直線度。
拼接式平臺由多塊平臺組合而成，可以無限延伸，廣泛應用于風電、船舶、工程機械制造等需要超大工作面的領域。
三、按精度等級分類
依據國家標準GB/T 22095，鑄鐵平臺分為四個精度等級。0級代表比較高精度，主要用于計量室、實驗室等超精和密場合。1級為高精度，常見于工具車間和精和密檢驗。2級是普通精度，用于一般檢驗和車間使用。3級精度較低，主要用于劃線、粗裝配等工作。
四、其他特殊類型
條形鑄鐵平臺也被稱為T型槽地軌，呈長條形狀，可以根據設備支撐點靈活調整位置，隨時拼接成大型平臺。這種類型能夠節省成本，占用空間也較小。
磁性平臺內部嵌入強和力磁鐵或電磁鐵，用于快速吸附和固定鐵磁性小型工件，適合頻繁換產的加工場景。
火工平臺是船廠專用設備，用于船體板材的熱加工成型，能夠承受高溫和沖擊，對耐熱性要求很高。
三坐標測量機平臺帶有精和密網格螺紋孔，專門為三坐標測量機設計，提供高精度的測量基準。
五、材質與工藝特點
鑄鐵平臺通常采用HT200至HT300高強度鑄鐵材質，硬度在HB170至240之間。核心工藝特點包括以下幾個方面。
在時效處理方面，鑄鐵平臺需要經過人工退火（溫度控制在600至700攝氏度）和自然時效（時間長達2至3年）兩次處理，徹和底消除內應力，確保長期使用中的精度穩定性。
在刮研工藝方面，通過涂色法檢驗平面度，0級和1級平臺要求每25毫米×25毫米范圍內不少于25個接觸點。這個過程全部由人工完成，經驗豐富的技工是保證精度的關鍵。
鑄鐵平臺還具有可修復性。使用磨損后可以通過重新修刮恢復精度，在正確使用和維護的前提下，壽命可達30年以上。
六、選型要點總結
選擇鑄鐵平臺時，建議按照以下思路考慮。
首先明確用途，確定是需要檢驗、劃線、裝配、焊接還是試驗。然后確定精度要求，選擇合適的精度等級，切勿過度追求高精度造成成本浪費。接著確認工件的尺寸和重量，選定平臺的規格和結構形式。最后考慮固定需求，確定表面形式是選擇光面、T型槽還是孔系。
舉個例子，如果你需要做高精度零件檢測，應該選擇2000毫米×1000毫米的1級精度鑄鐵檢驗平臺，工作面不開槽，周邊帶螺紋孔用于固定工件。
