關于“鑄鐵底板”，這是一個在機械制造和測試領域應用非常廣泛的基礎部件。它本質上是一種高精度的鑄鐵平臺，為各種設備提供穩固、平整的工作基礎。下面為你詳細介紹它的定義、用途、特點和技術參數。
什么是鑄鐵底板？
鑄鐵底板，也被稱為鑄鐵地板、鐵地板、試驗平臺、測功機平臺等。它主要由高強度灰鑄鐵（如HT200、HT250、HT300）鑄造而成，經過時效處理、精和密機械加工和人工刮研等工序制成。其核心作用是為各種機械設備，特別是測試設備，提供一個堅固且精和確的安裝基準面。
主要用途
鑄鐵底板的應用非常廣泛，可以說是很多工業場景的“基石”：

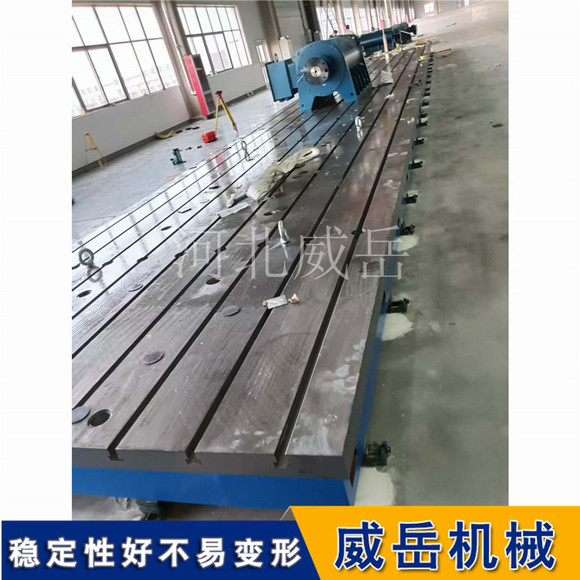

動力測試：在發動機、電機、齒輪箱、減速機等設備的實驗室中，鑄鐵底板是安裝測功機和試驗臺架的基礎平臺，用于承受設備運行時的巨大扭矩和振動。
精和密測量與檢驗：作為基準平面，用于檢查零件的尺寸精度、形位公差（如平面度、平直度），也可用于精和密的劃線工作。
機械裝配與維修：作為鉗工、裝配工人的工作臺，用于調試、裝配和維修大型機械設備。
振動試驗：可以專門制作成振動試驗臺，用于模擬產品在運輸或使用過程中的振動環境。
焊接平臺：作為焊接鑄鐵底板，為大型結構件的焊接提供平整的基座。
核心特點與優勢
高強度與穩定性：采用HT200-300等高強度鑄鐵，抗拉強度可達250Mpa以上，能承受重載。通過兩次人工退火（600℃-700℃）和長時間的自然時效，徹和底消除內應力，確保長期使用中精度穩定，不易變形。
高耐磨性：工作面的硬度通常控制在HB170-240之間，既保證了平臺本身的耐磨性，又不會損壞放置其上的工件。
結構設計合理：內部采用合理的筋板布局（如箱形式、雙圍型、單圍型），保證工作面厚度和筋板厚度均勻，使整體結構剛度高、受力均勻。

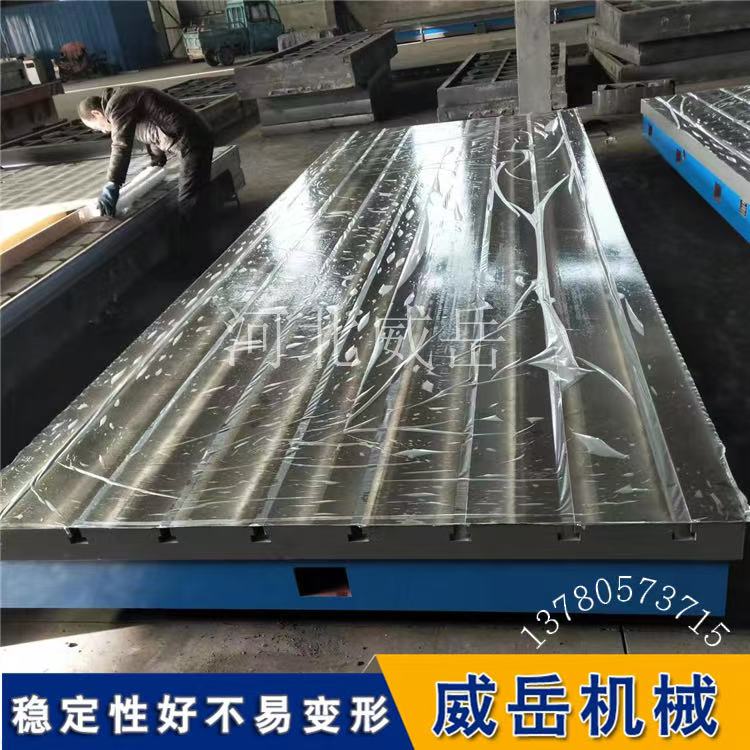

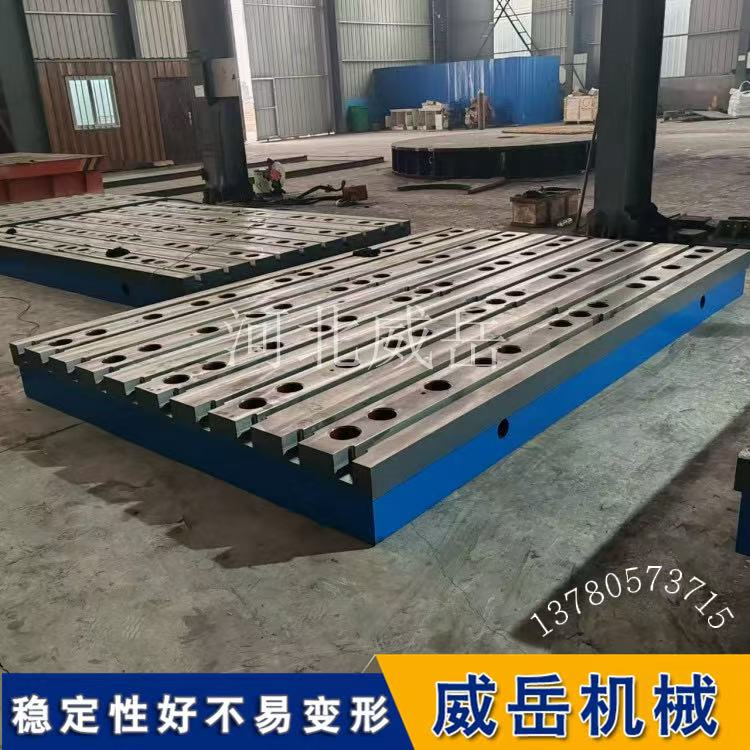

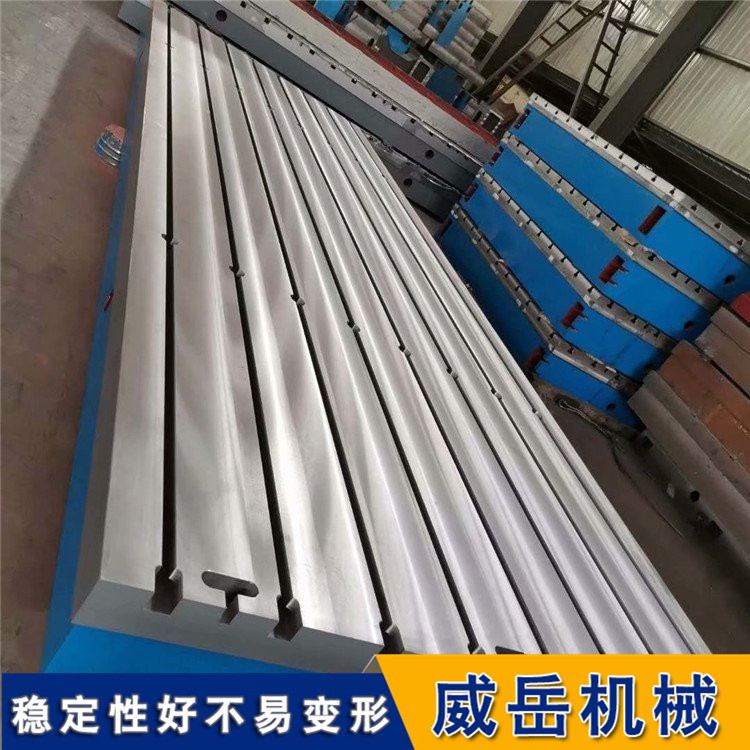

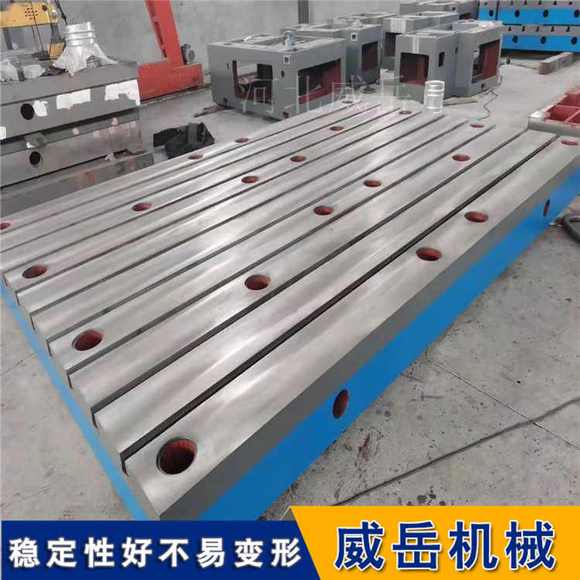

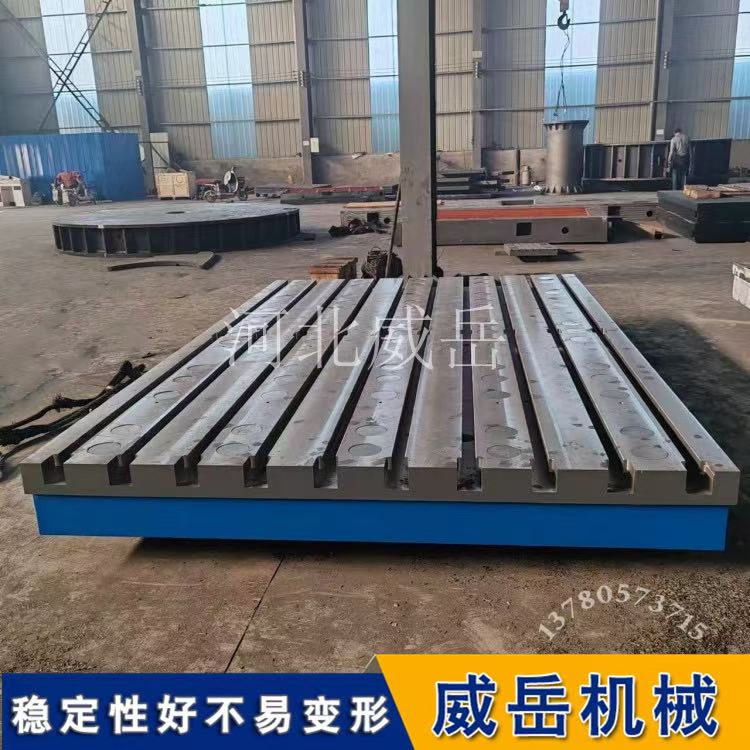

靈活的固定方式：工作面上通常加工有標準的T型槽（尺寸如18, 20, 22, 28mm等），可以方便地使用螺栓和壓板來固定各種試驗設備或工件。T型槽的間距和數量可以根據客戶需求定制。
可拼接性：對于超大型的測試需求，可以使用多塊小規格的鑄鐵底板進行拼接，解決了超大平臺運輸和制造的難題。
材質與技術參數
鑄鐵底板的常用材質主要包括HT200、HT250和HT300，均為高強度灰鑄鐵。工作面硬度通常控制在HB170至HB240之間。其抗拉強度依據材質不同而有所差異，例如HT250的抗拉強度可達到或超過250Mpa。
在精度方面，鑄鐵底板通常劃分為四個等級，分別是0級、1級、2級和3級。其中，0級精度比較高，適用于精和密測量與檢驗；3級精度相對較低，常用于粗糙的裝配和焊接工作。部分廠家還能提供精度更高的00級產品。
鑄鐵底板的規格多樣，常見的規格尺寸包括1000×750毫米、1000×1000毫米、1500×2000毫米、2000×3000毫米以及3000×6000毫米等。除了標準規格，底板也可以根據客戶需求進行定制，長度比較長可達8000毫米甚至更長，寬度可達3000至4000毫米。對于超出此范圍的超大尺寸需求，則可以通過多塊底板拼接來實現。
所有鑄鐵底板的生產和檢驗均遵循相關行業及國家標準，主要包括中國機械行業標準JB/T7974以及灰鑄鐵件國家標準GB/T 9439等。
安裝與維護要點
為了確保鑄鐵底板長期保持精度，正確的安裝和維護至關重要：
安裝：需要安裝在牢固的混凝土基礎上。使用地錨器或可調墊鐵支撐底板，通過調整將其調至水平，并使載荷均勻分布。調整完畢后，進行二次灌漿固定。
維護：
避免過載和碰撞：工件的重量不能超過底板的額定載荷，嚴禁對工作面進行劇烈沖擊或碰撞。
保持清潔：使用后應及時將工作面清理干凈，并涂抹防銹油，蓋上專用罩子，防止銹蝕和損傷。
存放環境：應存放在干燥、通風、無腐蝕性氣體和液體的環境中，避免溫度劇烈變化。
定期檢定：根據使用頻率和精度要求，建議每6-12個月對底板的精度進行一次專業檢定。
